Приветствую всех самодельщиков! Сегодня хочу поделиться опытом постройки полноценной детской площадки для дачи или частного дома. Я наткнулся в интернете на детскую площадку «КУБ» на сайте Pinterest, меня эта конструкция заинтересовала и решил я посмотреть стоимость готовых таких комплексов. Стоимость оказалась примерно 150 000 рублей и выше. Меня такая сумма не устроила, поэтому я решил собрать всё сам.
В итоге площадка обошлась мне примерно в 50 000 рублей — то есть я сэкономил около 100 тысяч, получив при этом отличную детскую площадку именно под свои задачи и размеры участка.
Габариты детской площадки:
- Ширина: 2500 мм (250 см)
- Длина: 3000 мм (300 см)
- Высота: 2200 мм (220 см)
Компактно, но при этом влезает всё: горка, качели, турник, скалодром, лазы и сетка. Ниже расскажу, что покупал, как пилил, варил и собирал — без воды, по делу.
Что нам понадобится?
Скажу честно: список получился немаленький, но всё это реально купить в любом строительном магазине/рынке.

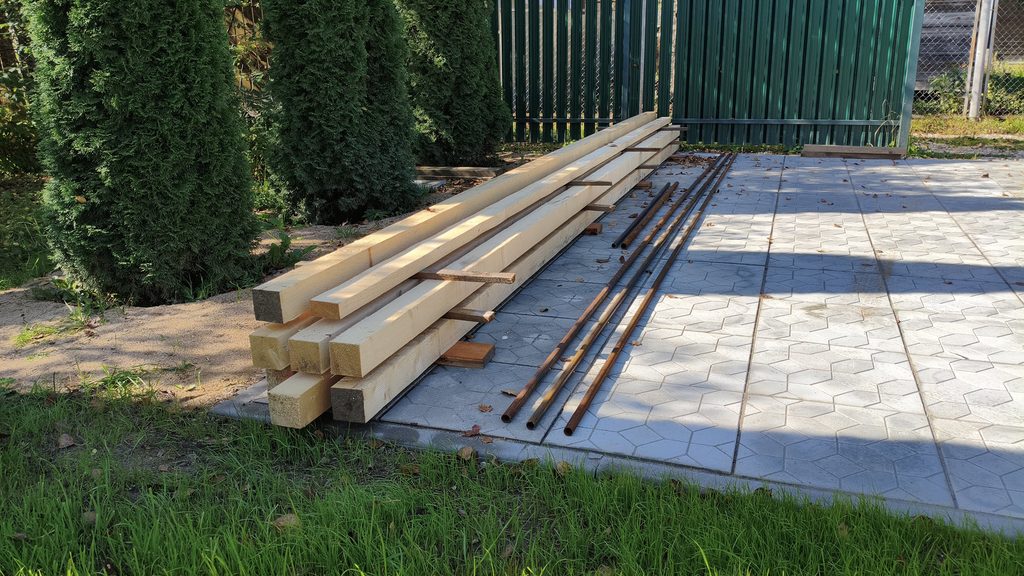

Материалы
- Брус 100х100х6000 мм — 7 штук.
- Доска 100х50х6000 мм — 1 штука.
- Труба стальная Ø25 мм — 20 метров (для лестниц-лазов).
- Труба стальная Ø32 мм — 2 метра (для турника).
- Основание: Забивные сваи со стаканом под брус 100х100 — 5 шт.

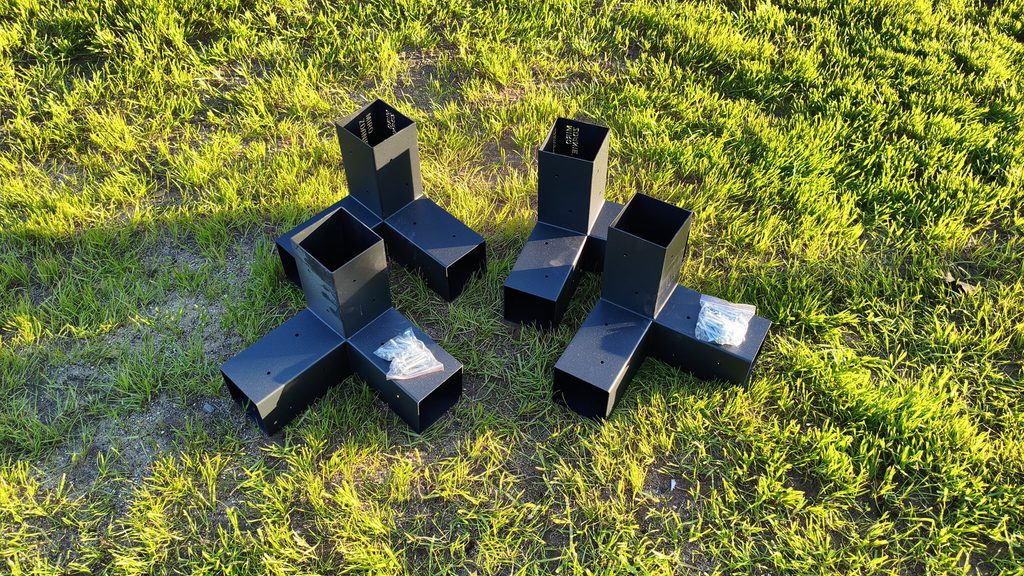

- Крепление бруса: Коннекторы угловые для бруса 100х100 — 4 шт.
- Крепеж и фурнитура:
- Пластины стальные 80х160х2 мм — 11 шт.
- Уголки стальные 80х80х80 мм — 7 шт.
- Уголки стальные 30х30х30 мм — 8 шт.

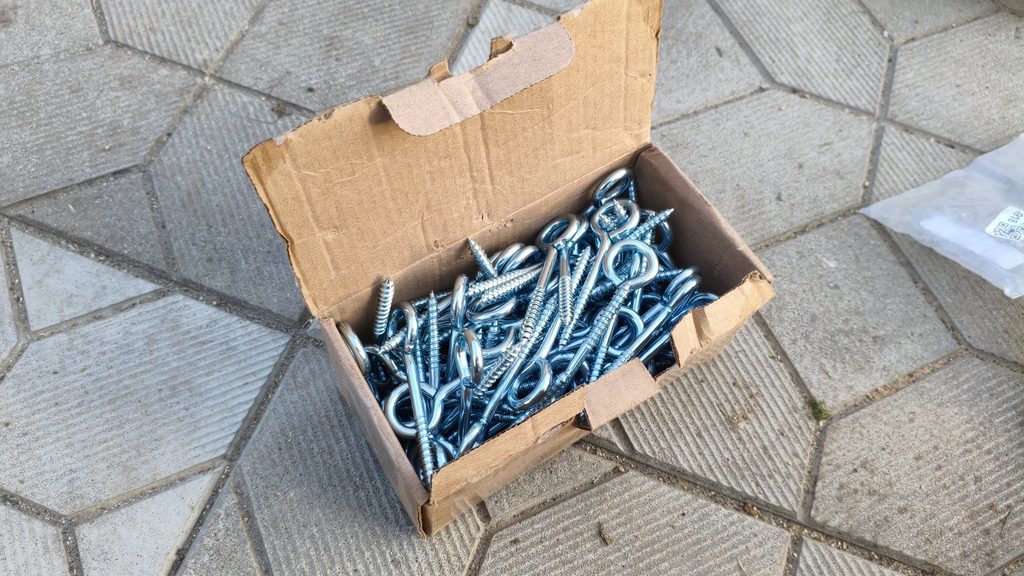

- Шуруп-кольцо 6х60 мм — 100 шт.
- Карабины стальные с фиксатором 8 мм — 5 шт.
- Рым-болт удлиненный М10 с гайкой и шайбой — 5 шт.
- Покрытие и защита:
- Морилка водная (цвет «Дуб») — 6 бутылок по 0,5 л.
- Нейтрализатор ржавчины — 1 шт.
- Грунт-эмаль по ржавчине (черная, аэрозоль) — 3 баллона.
- Игровые элементы:
- Горка детская (длина ската 220 см).
- Качель детская.
- Качель-тарзанка.
- Зацепы для скалодрома.
- Фанера ламинированная влагостойкая 16 мм — 1 лист.
- Ручки пластиковые для площадок — 2 шт.
- Шнур полипропиленовый 10 мм — 100 метров (для плетения сетки).
Инструменты
- Бензопила (для распила бруса).
- Болгарка (УШМ) с дисками по металлу.
- Сварочный аппарат.
- Дрель и шуруповерт.

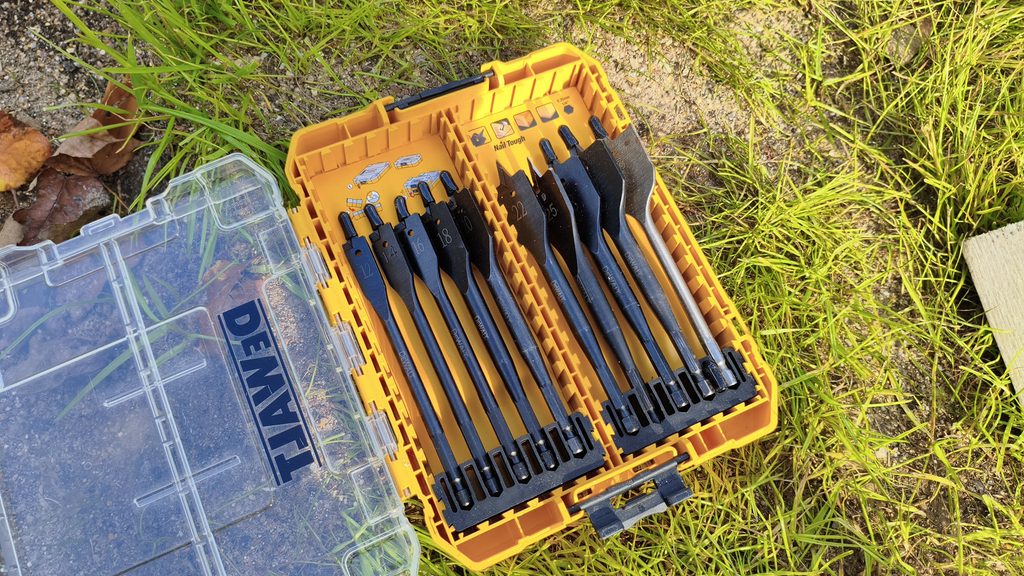

- Сверла-перо: Ø28 мм (под трубы лестниц) и Ø36 мм (под утопление крепежа).
- Шлифмашинка.
- Рулетка, строительный уровень.
- Кисти.
Пошаговая инструкция по сборке детской площадки
Шаг 1. Распускаю брус и шлифую

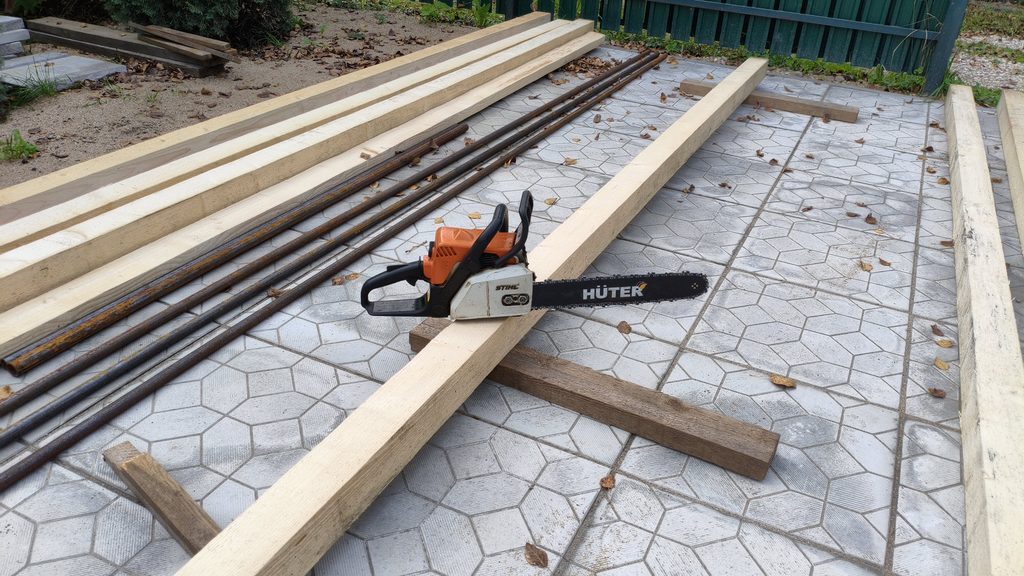

Первым делом бензопилой нарезал брус 100х100 на нужные детали. Тут главное — не спешить и сразу прикинуть по схеме, чтобы не напилить лишнего.

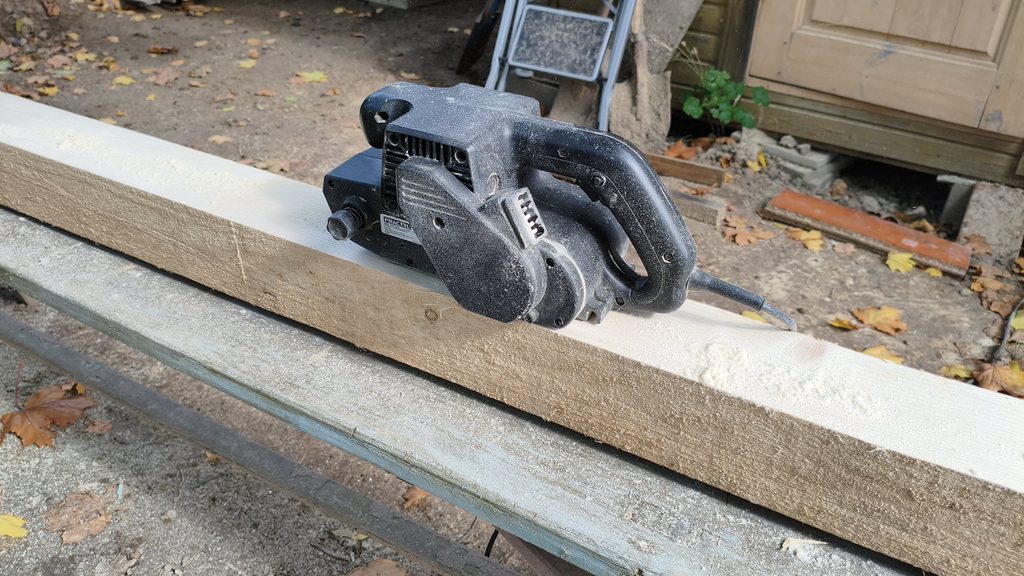

После распила каждый брусок прошёлся шлифмашинкой. Это важно — никаких заусенцев и шероховатостей, всё-таки дети будут хвататься руками.

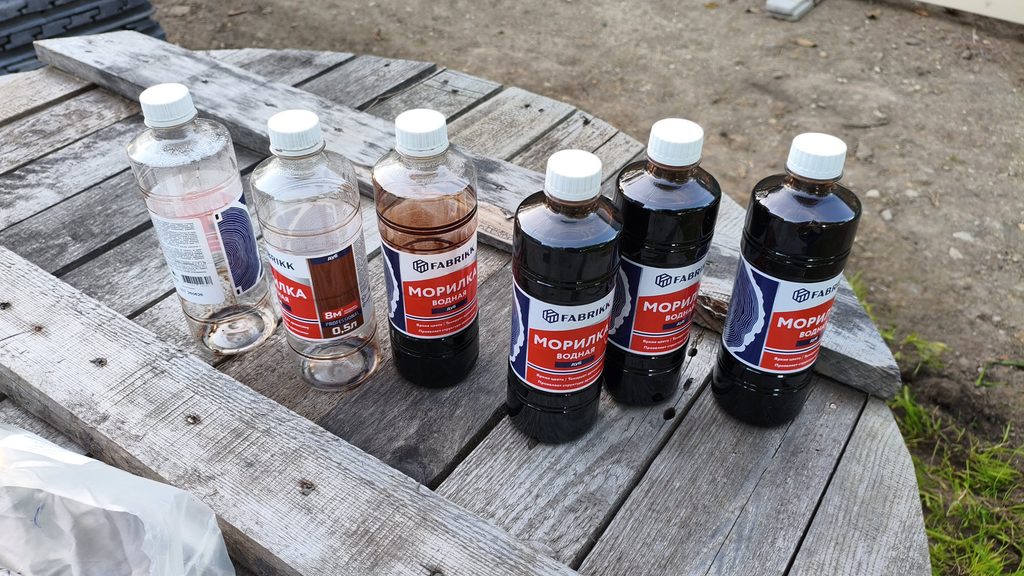

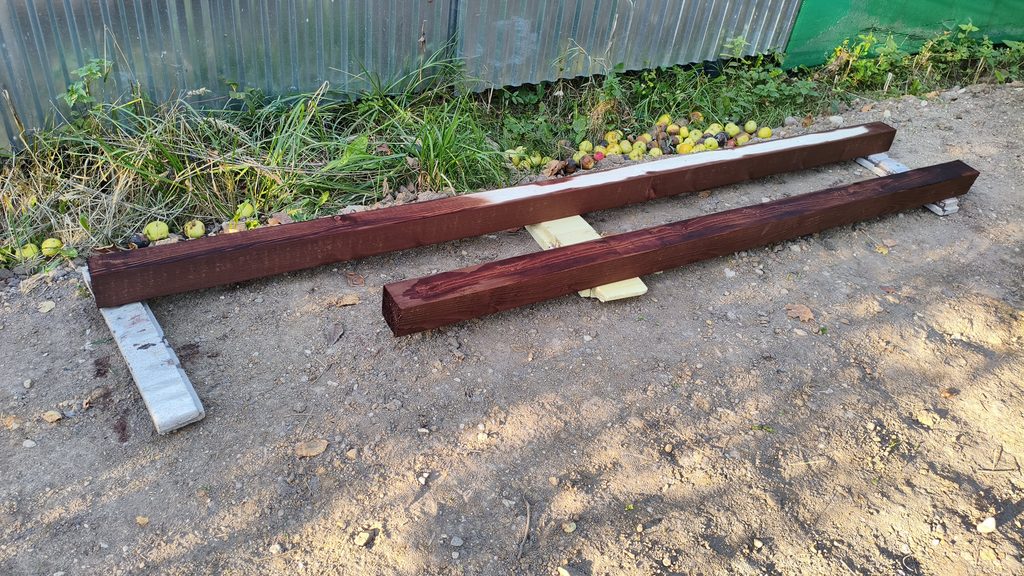

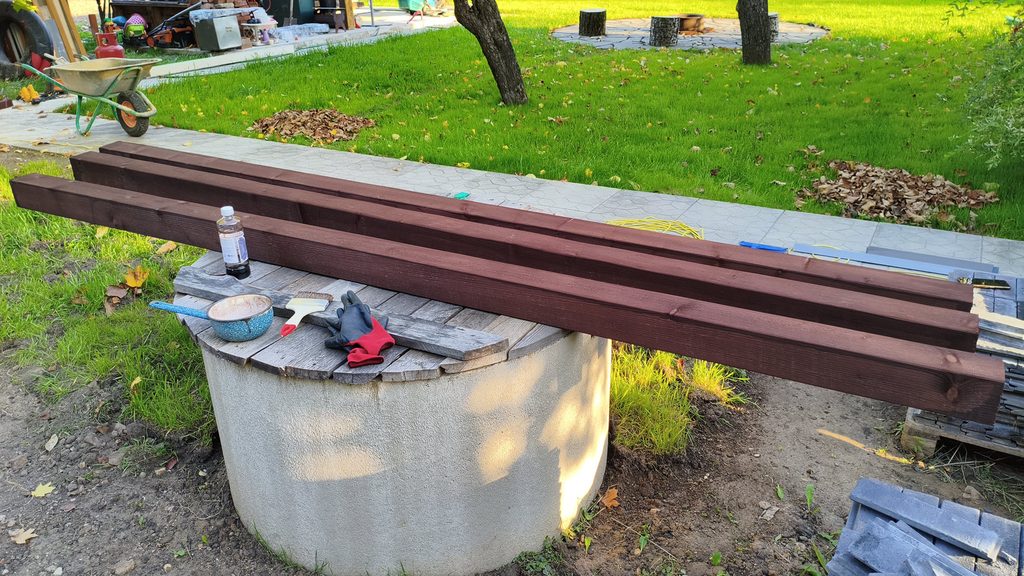

Дальше — морилка «Дуб». Покрывал всё дерево в два слоя, давал просохнуть. Цвет получился благородный, и защита от влаги хорошая.
Шаг 2. Металл: трубы, пластины, сварка

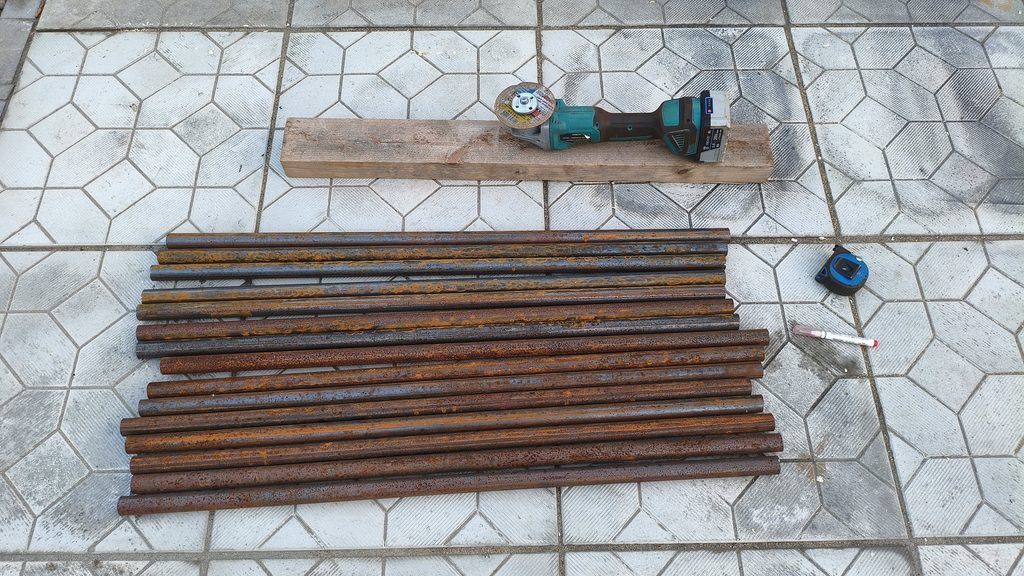

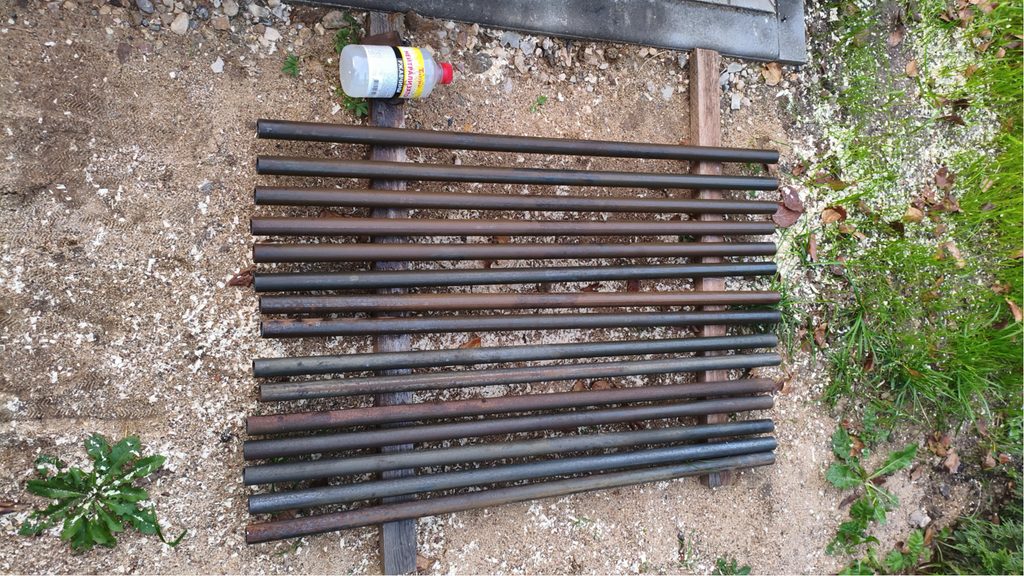

Для лестниц нарезал трубу 25 мм на отрезки 950 мм (кол.во 14 шт.) и 1050 мм (кол.во 4 шт.).

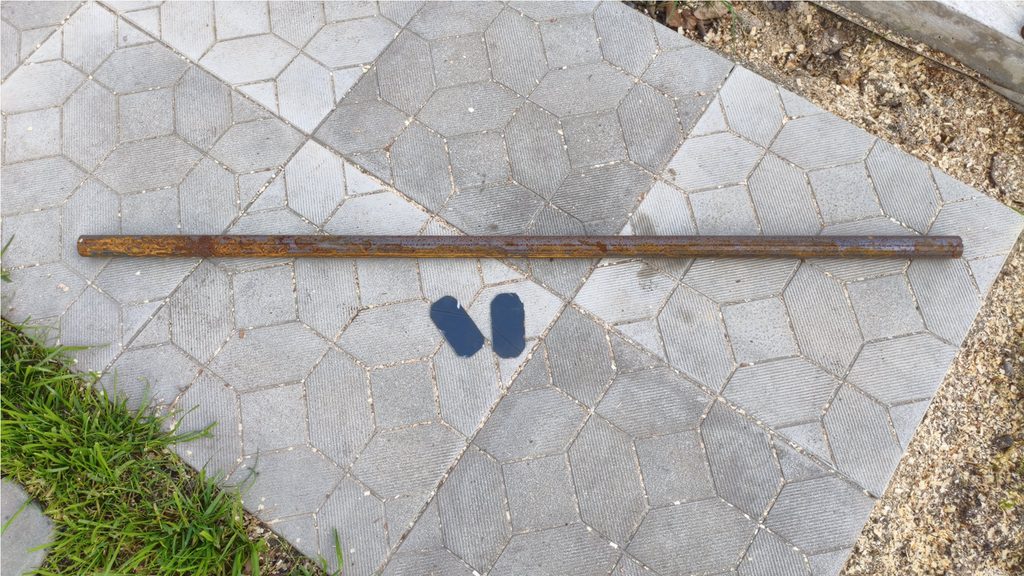

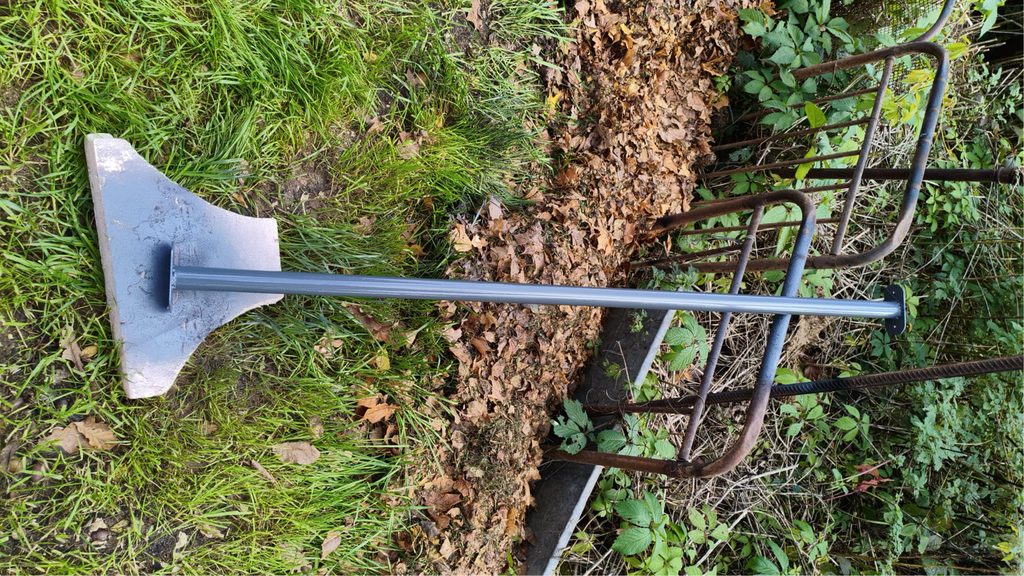

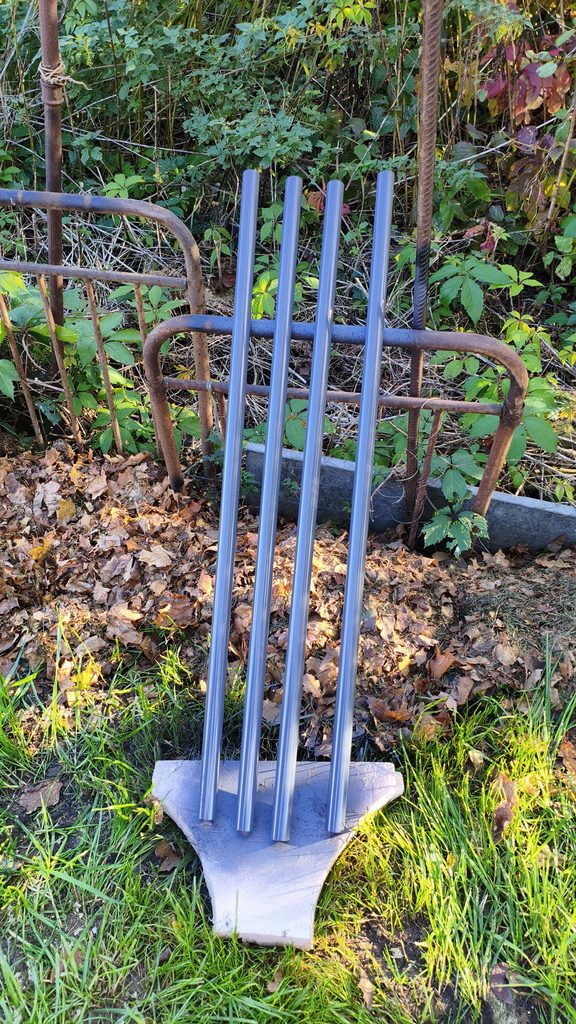

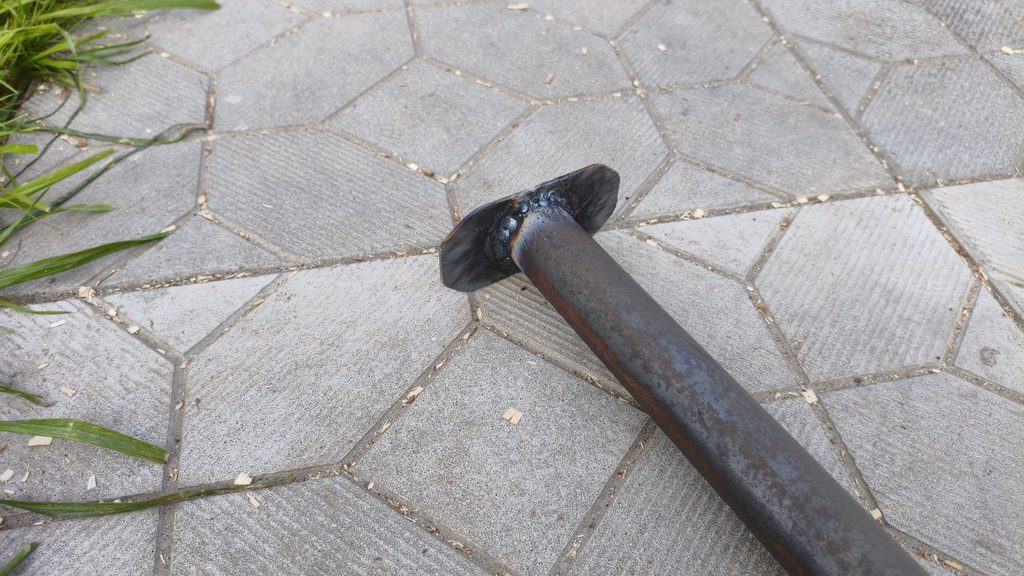

Для турника — трубу 32 мм длиной 1300 мм. К концам турника приварил стальные пластины толщиной 2 мм с просверленными отверстиями, чтобы потом прикрутить к брусу.

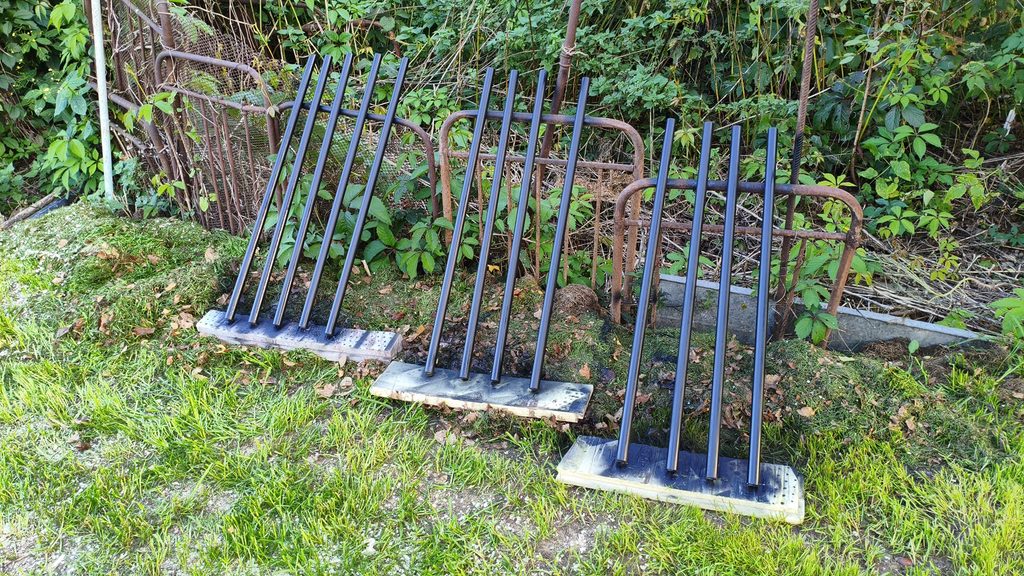

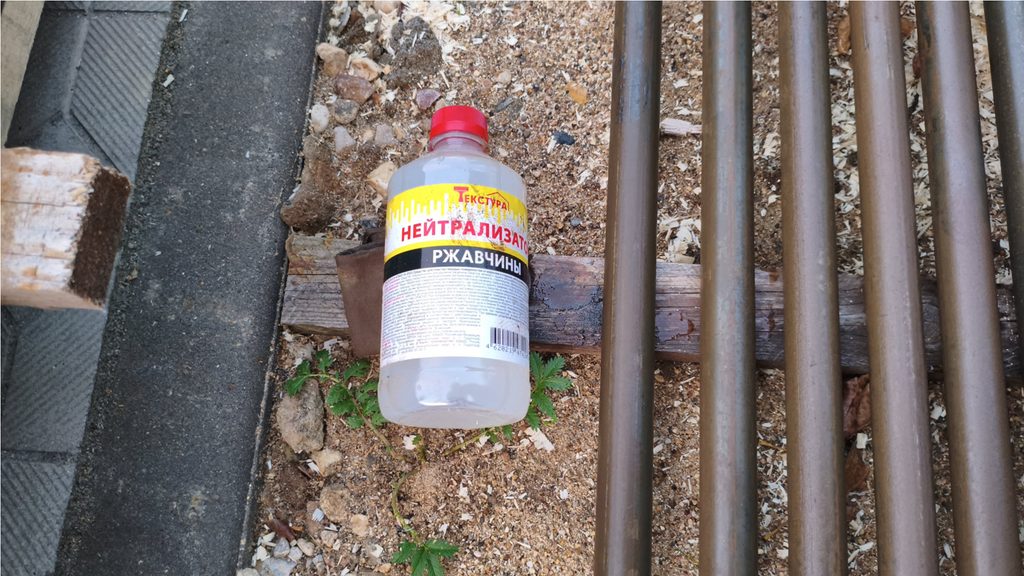

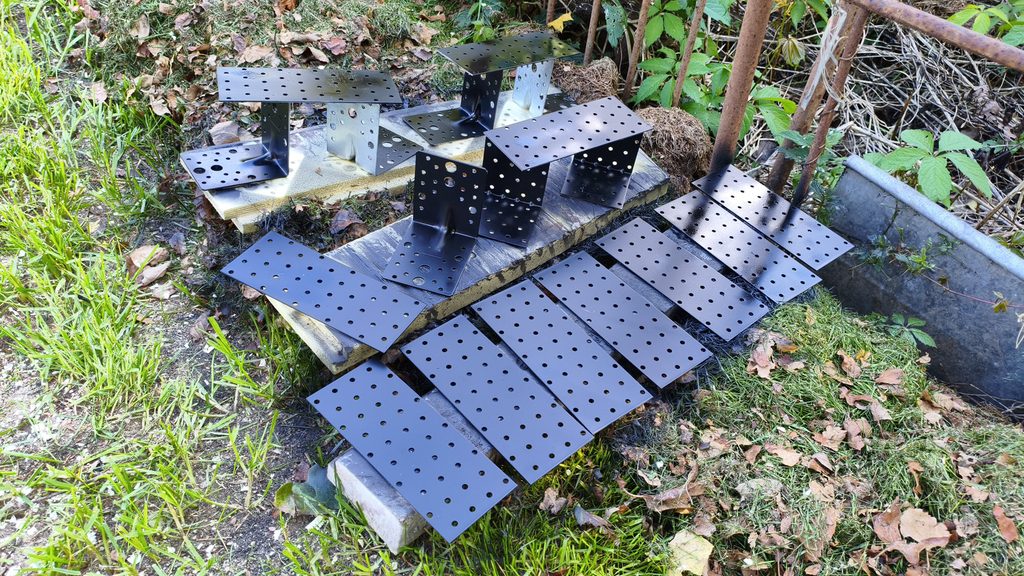

Все железки обработал нейтрализатором ржавчины, дал высохнуть и покрасил из баллончика чёрной (серой) грунт-эмалью. Чёрный (серый) металл на фоне дерева цвета «Дуб» смотрится, надо сказать, очень стильно.

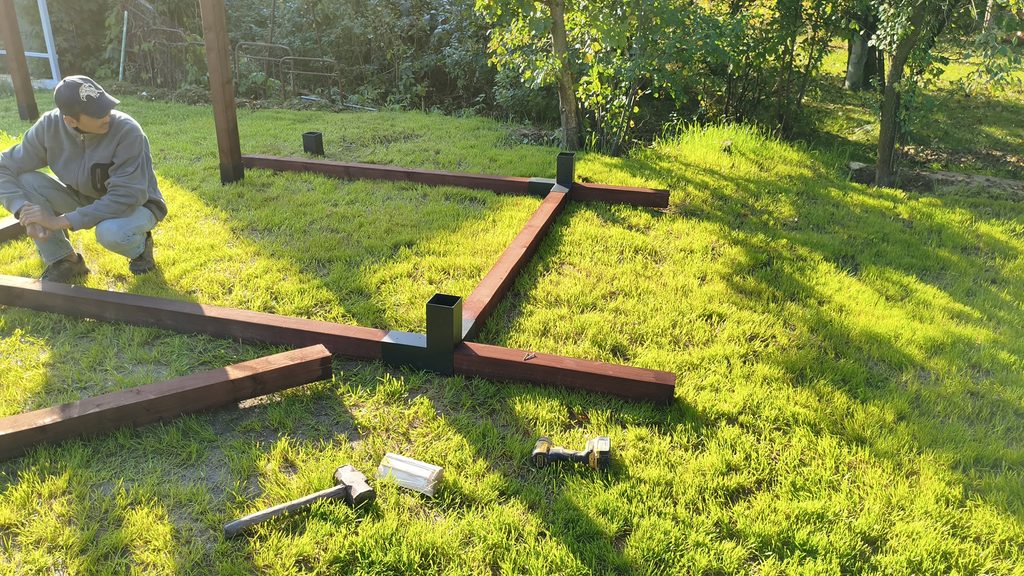

Шаг 3. Разметка и забивные сваи

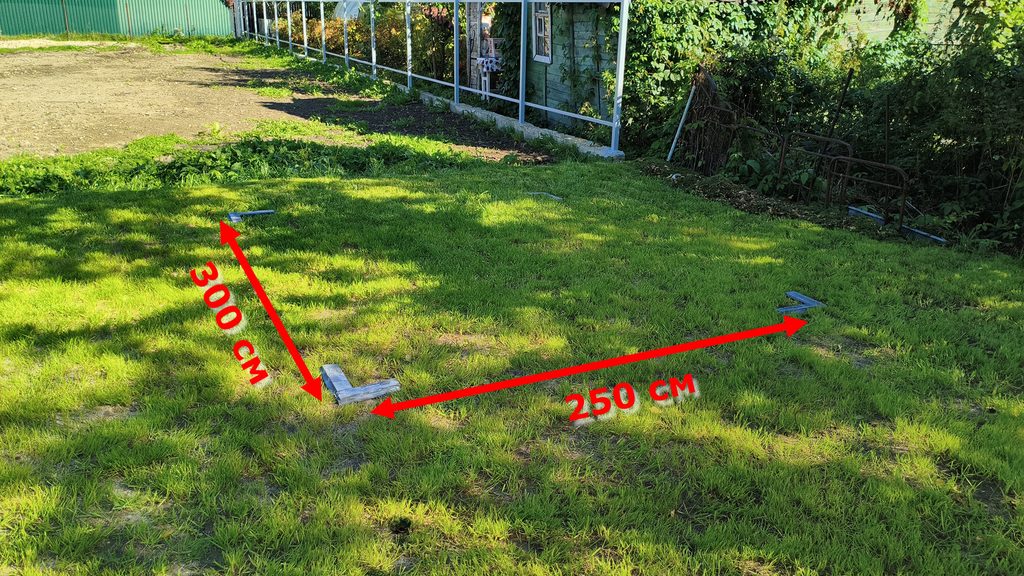

Разметил площадку 2,5×3 метра на участке. Обязательно проверил диагонали рулеткой — если они равны, геометрия у нас правильная.

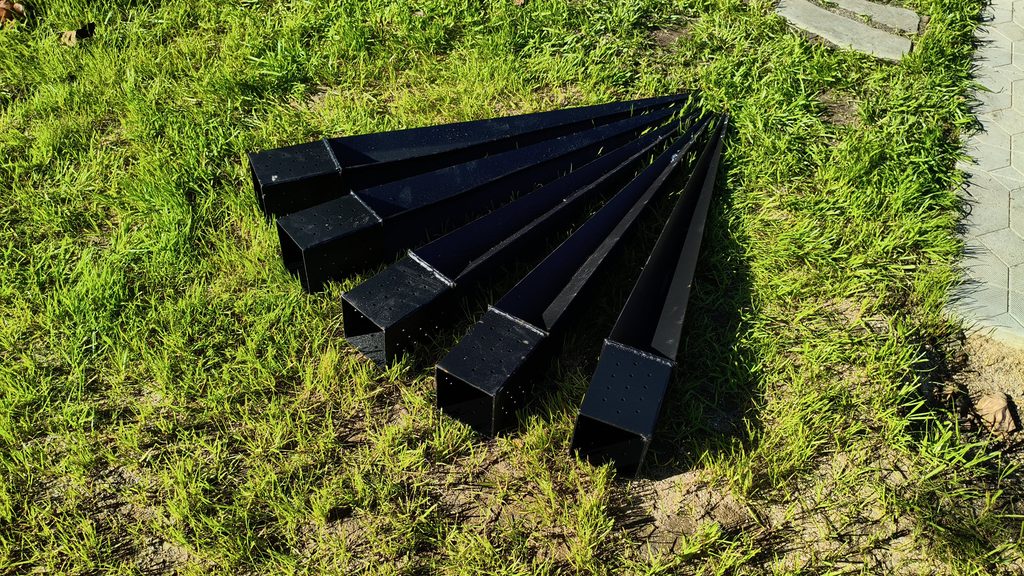

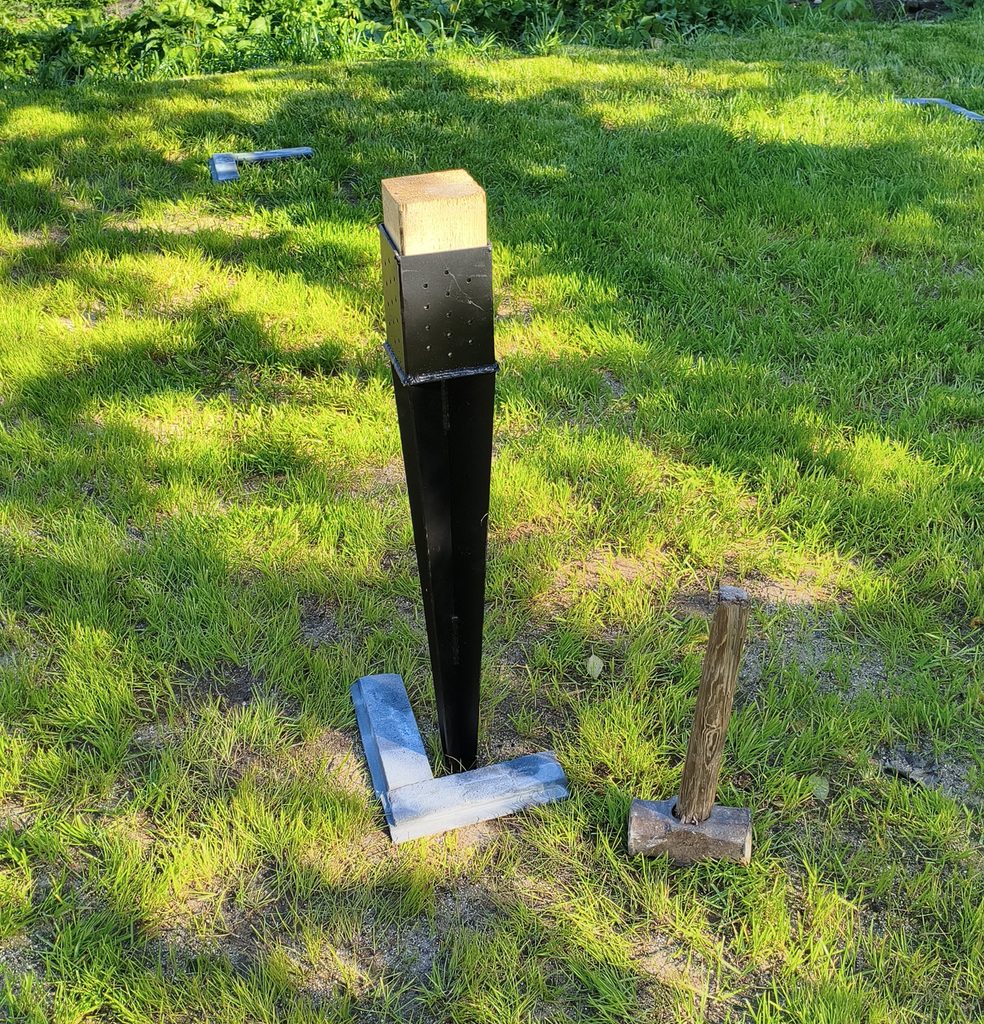

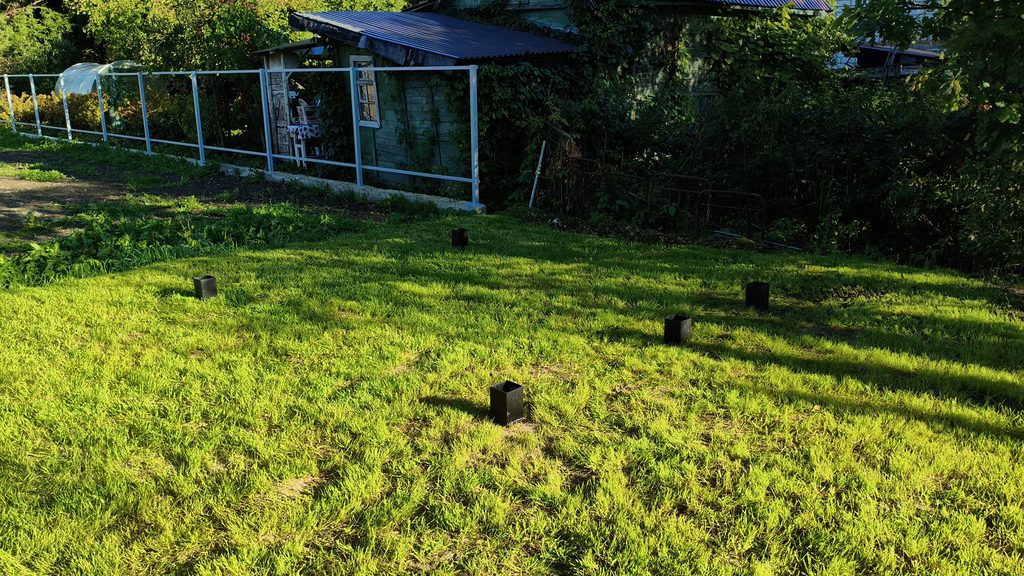

В намеченных точках забил пять свай со стаканами под брус.

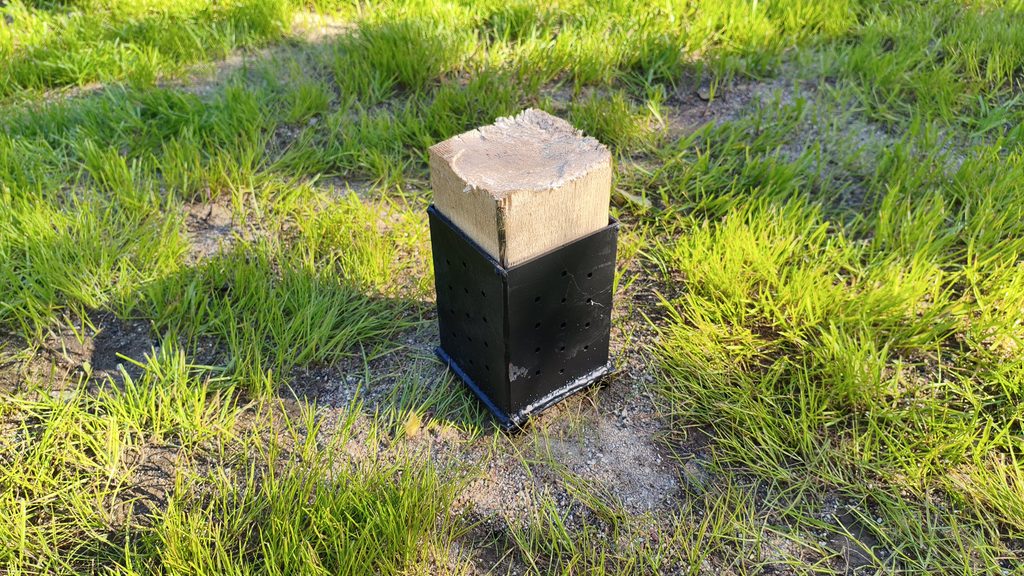

Тут важный момент: не забивайте их вровень с землёй! Я оставил зазор 1–1,5 см между грунтом и стаканом. Зачем? Чтобы вода не застаивалась, а стекала через дренажные отверстия в стакане. Брус тогда не будет гнить от постоянного контакта с сыростью.

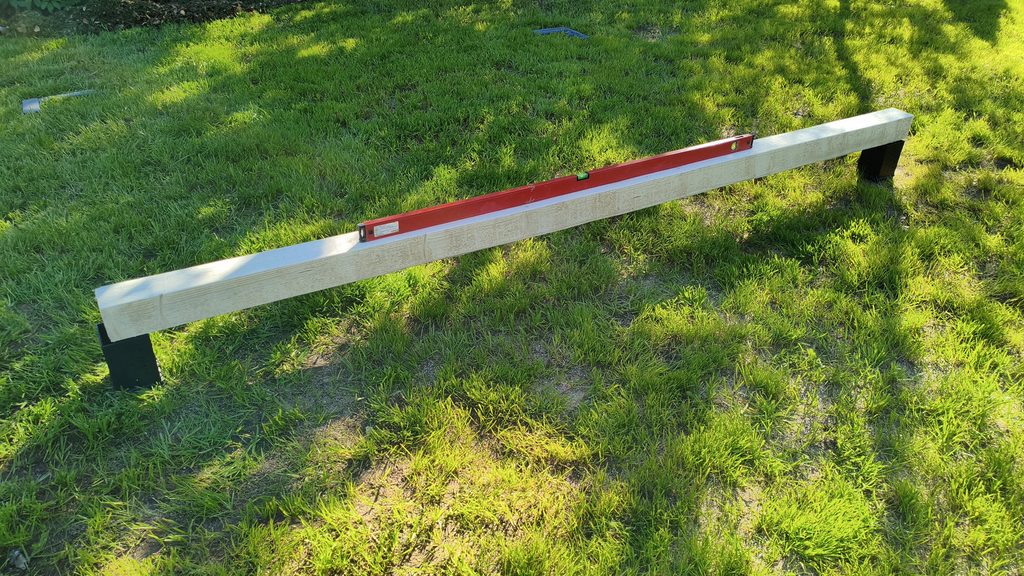

Каждую сваю проверял с помощью уровня между собой.
Шаг 4. Стойки и верхняя обвязка из бруса

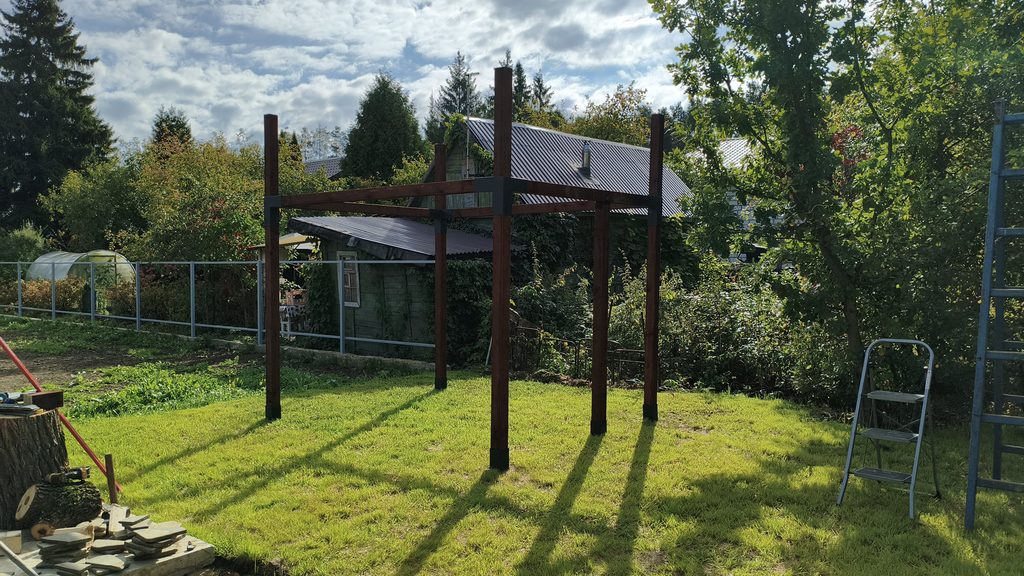

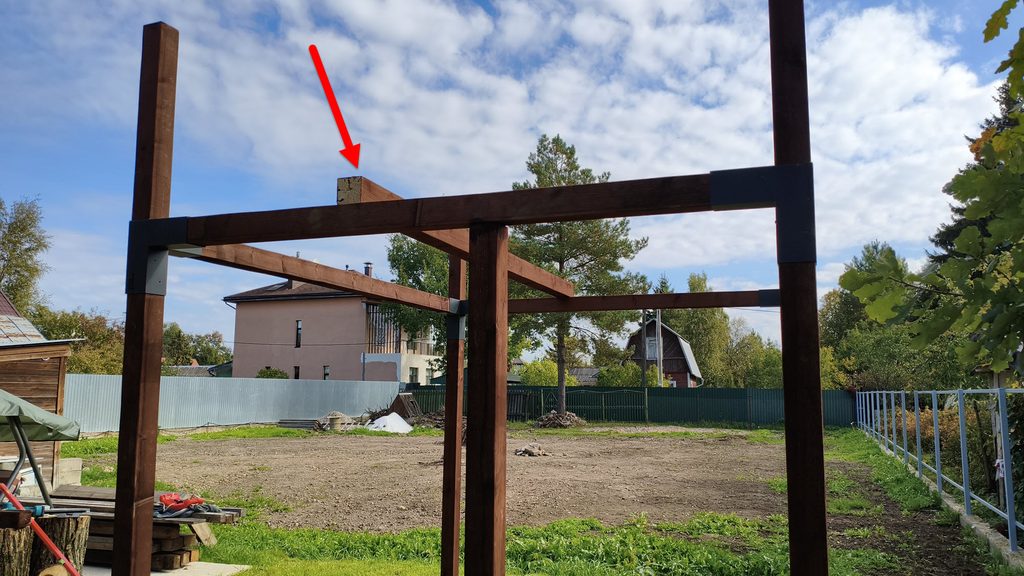

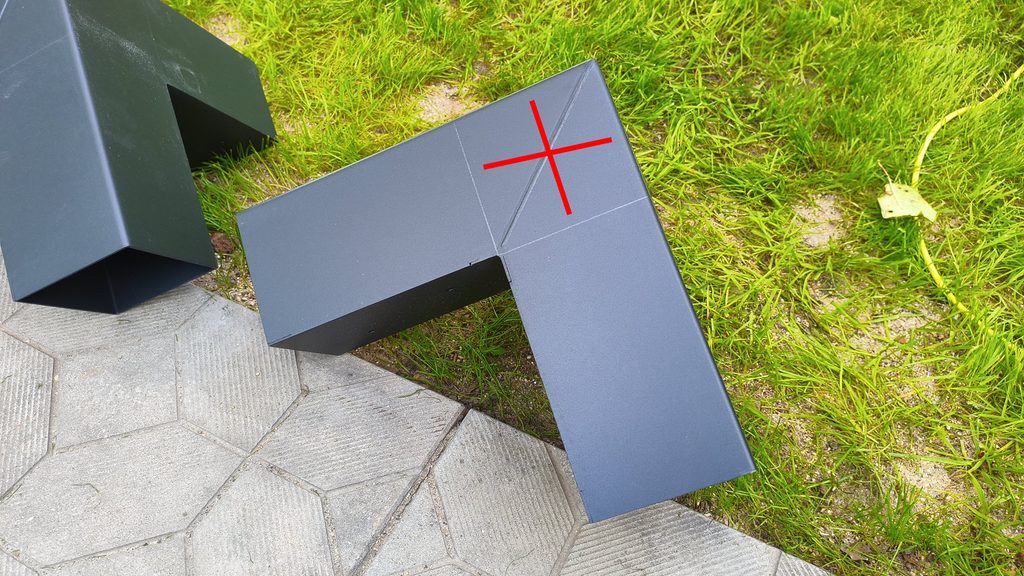

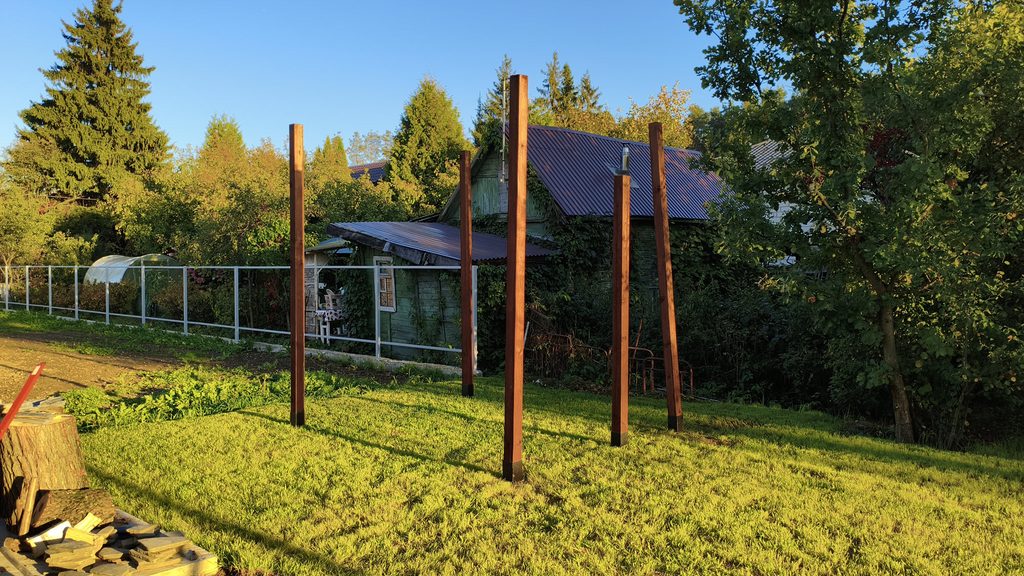

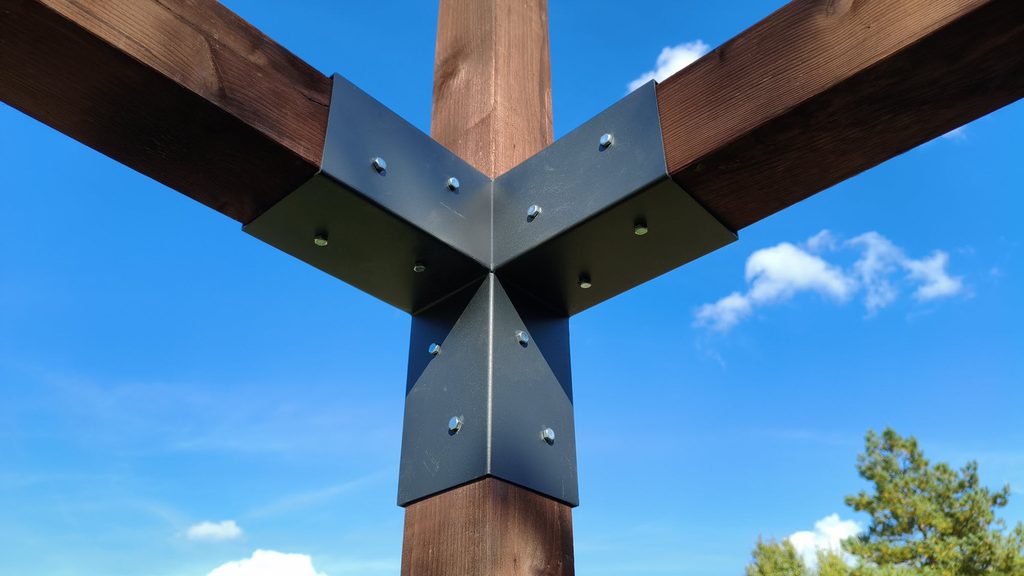

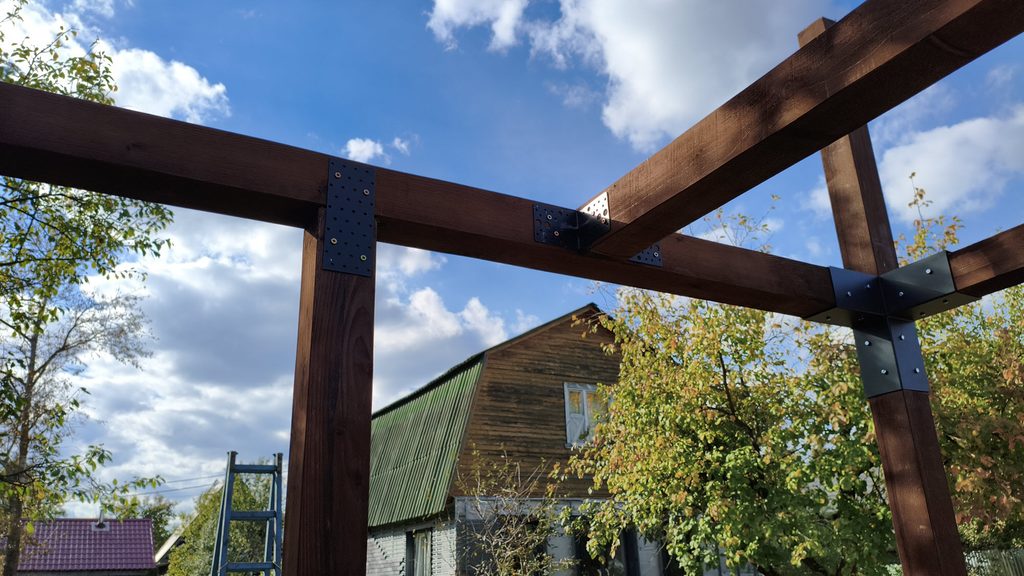

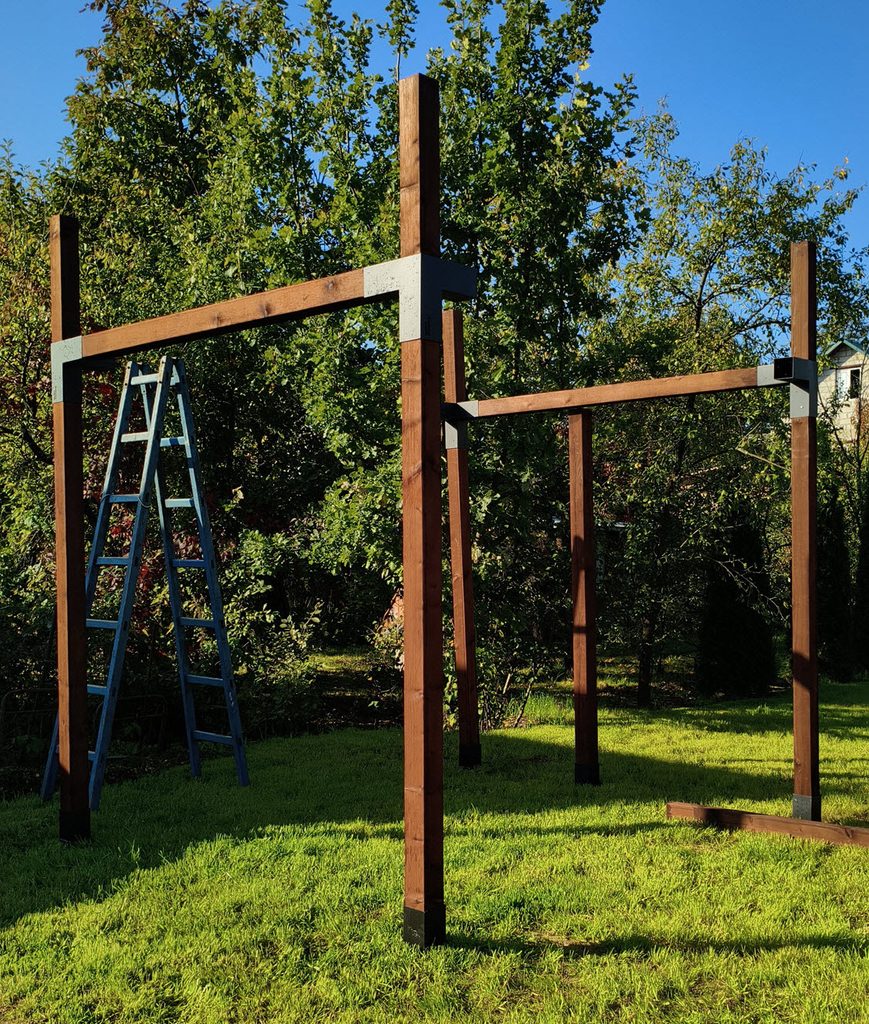

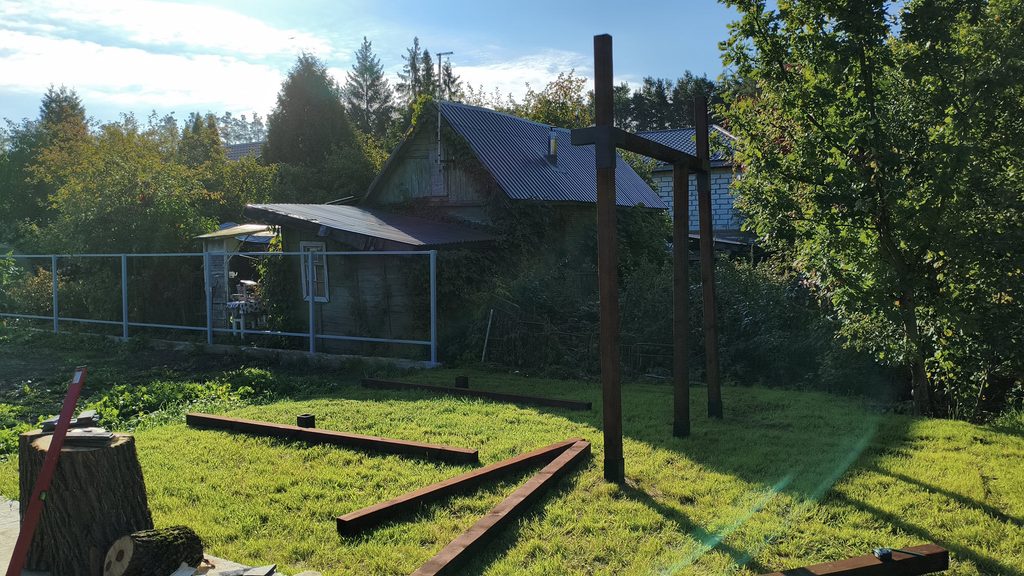

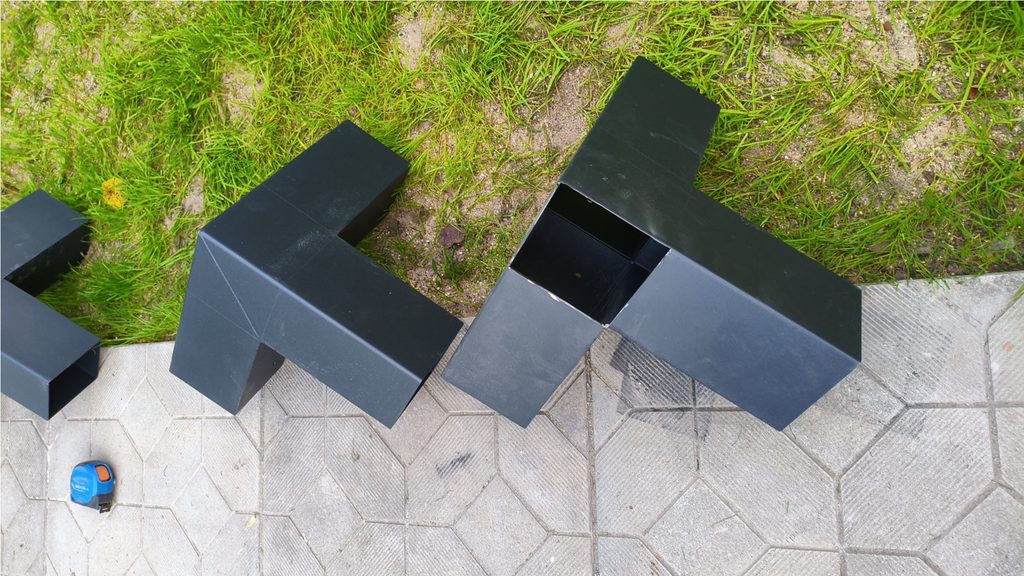

Поставил пять вертикальных стоек в стаканы, надел угловые коннекторы и вставил горизонтальные брусья верхней обвязки. Прихватил каждый брус на один саморез, проверил всё уровнем, и только потом вкрутил все саморезы. Ещё хочу добавить, что в каждом коннекторе вырезал квадратное окно, чтобы брус выступал сверху площадки (см. фото ниже). Зачем оставил сверху выпуски из бруса расскажу позже.

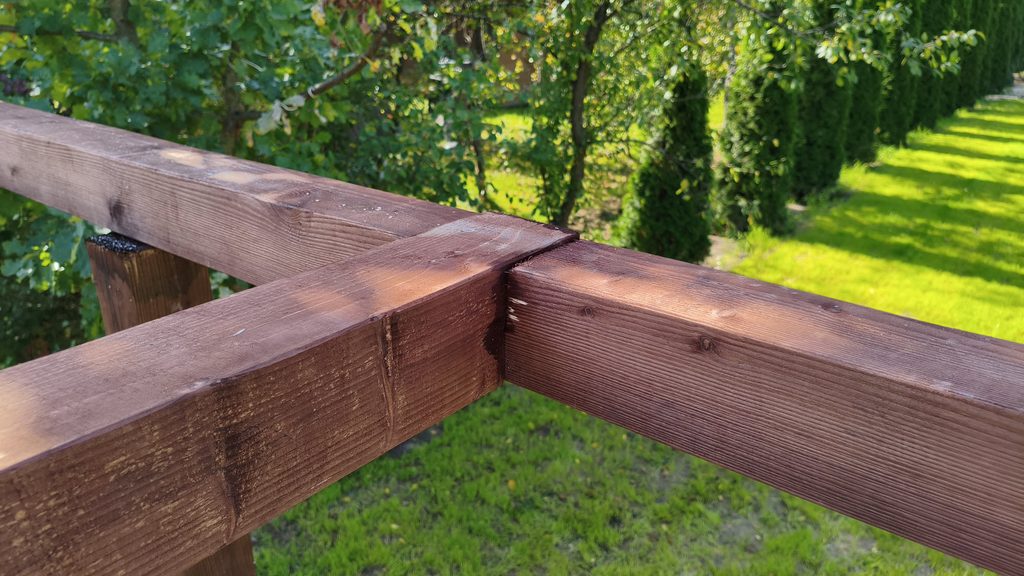

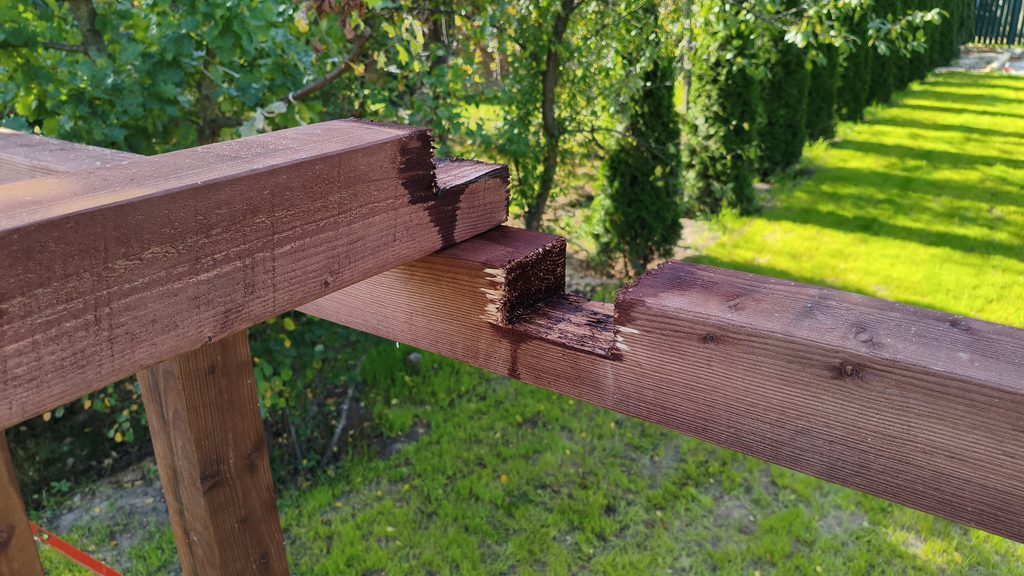

С промежуточным верхним брусом пришлось повозиться. В двух горизонтальных брусьях выпилил пазы, в которые этот брус будет ложится. Пазы тоже промазал морилкой, чтобы не было открытых срезов. (У бруса, который был установлен также в торцах сделал выпил под установку в пазы)

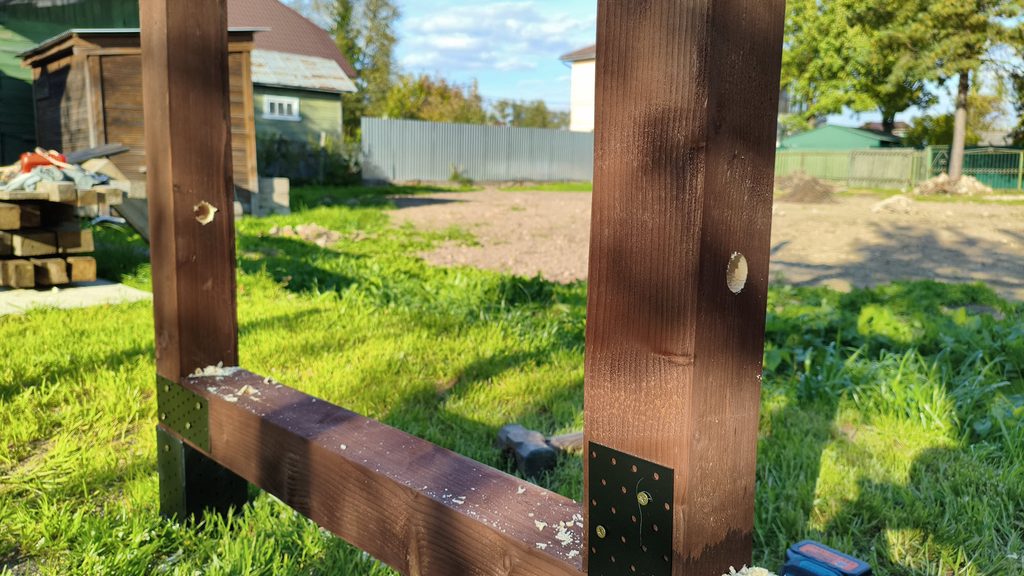

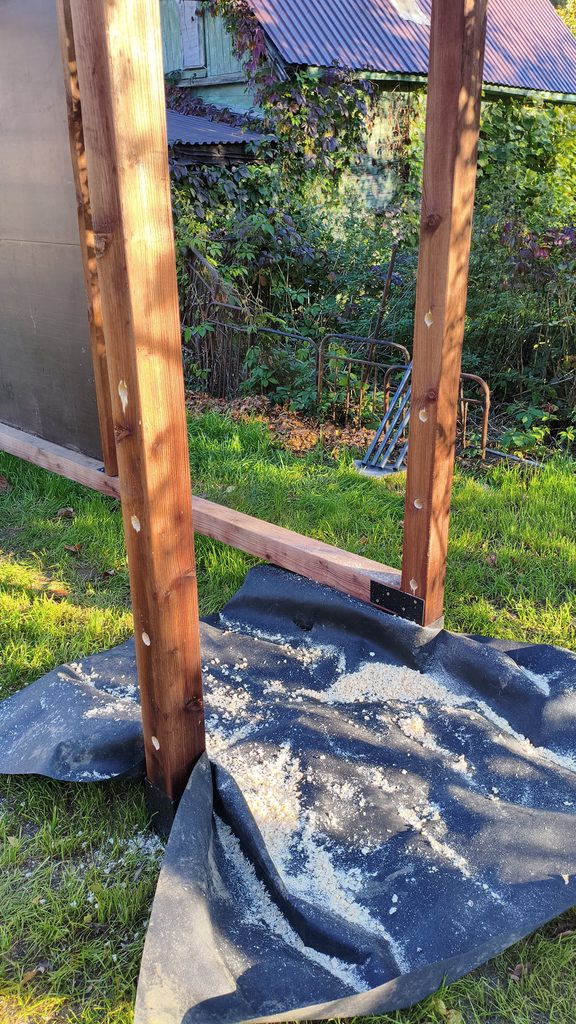

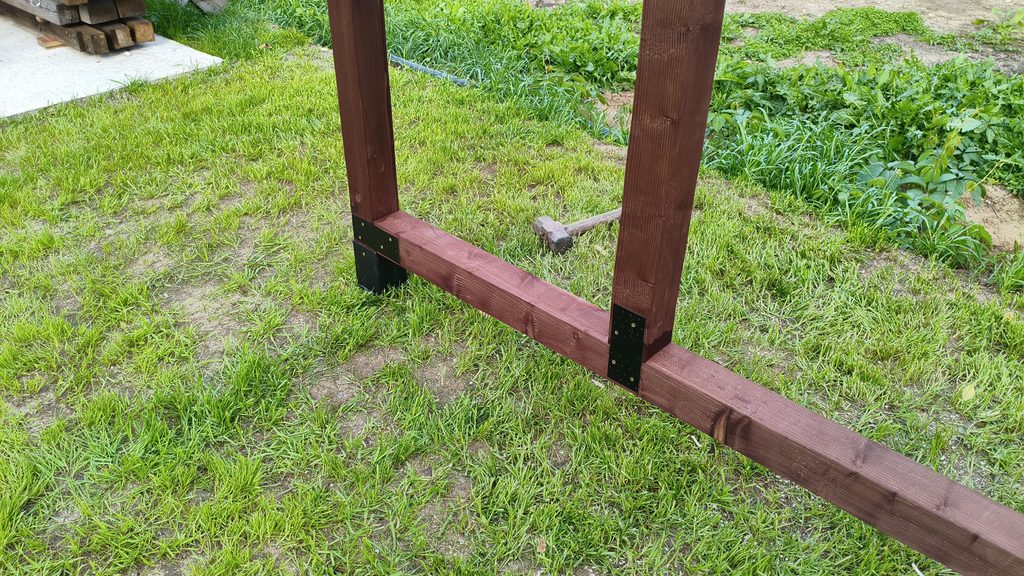

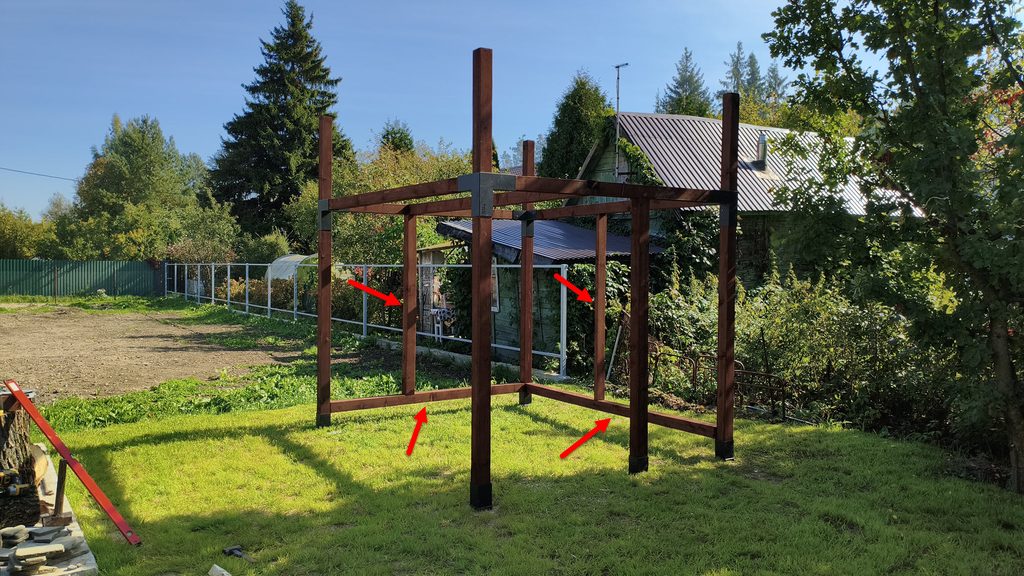

Дальше установил нижние горизонтальные брусья. Но их уже закрепил при помощи пластин 80х160х2мм (с двух сторон).
И ещё поставил с одной стороны вертикальный брус — там, где будет лестница из труб. С другой стороны прикрутил вертикально доску 100х50 — к ней будет прикручиваться часть основы для скалодрома.
Каркас теперь готов к оснащению.

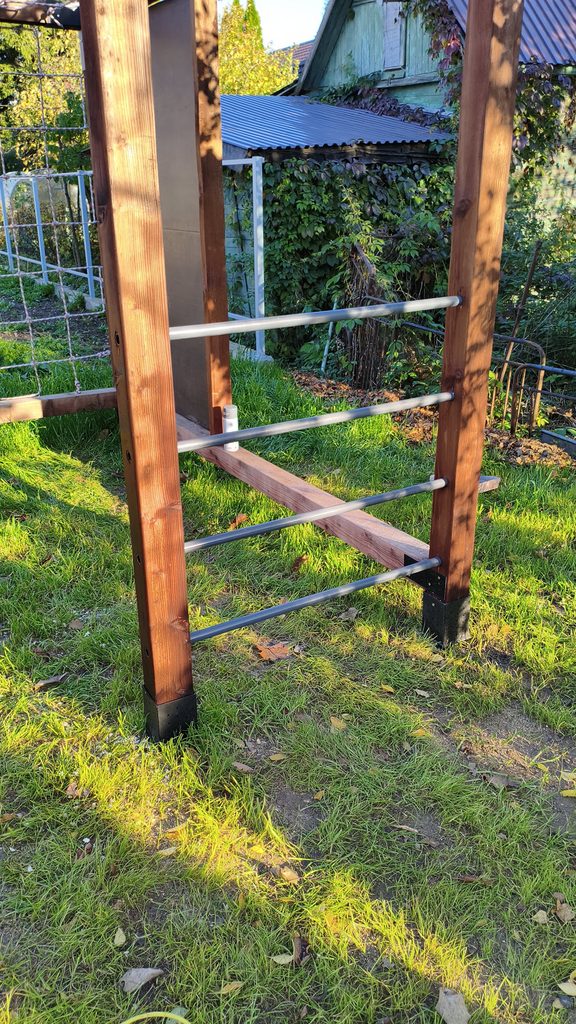

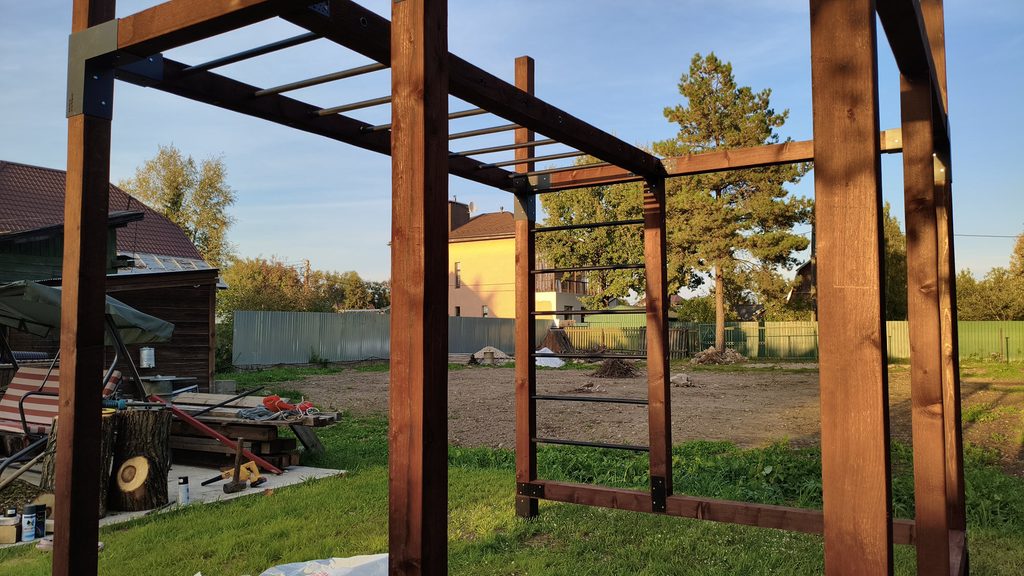

Шаг 5. Лестницы из труб

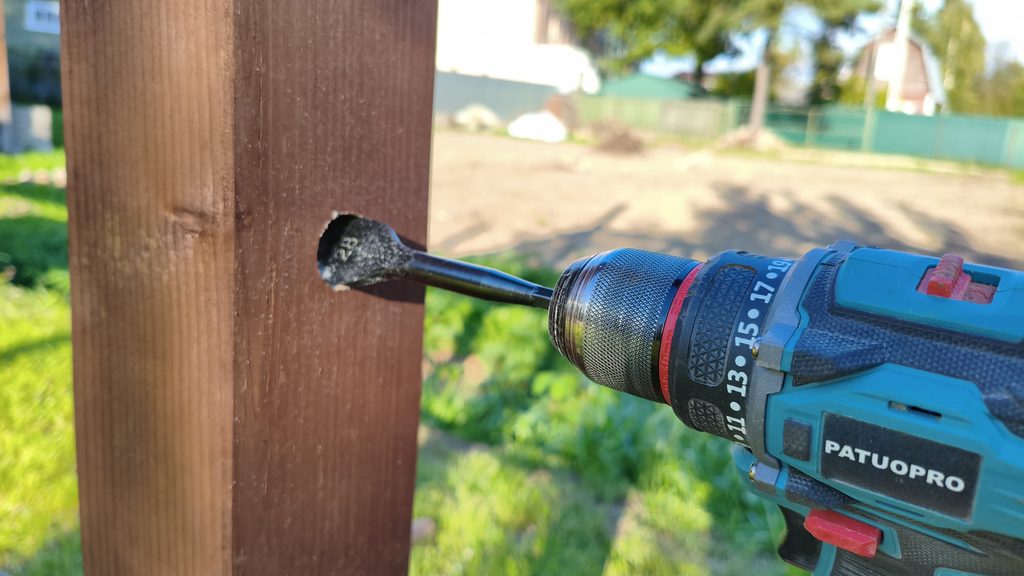

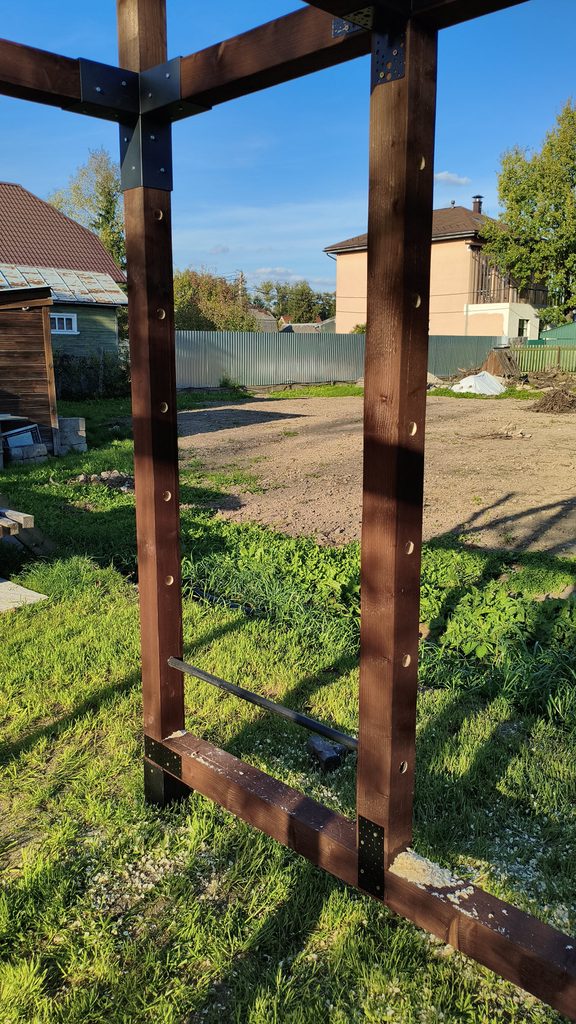

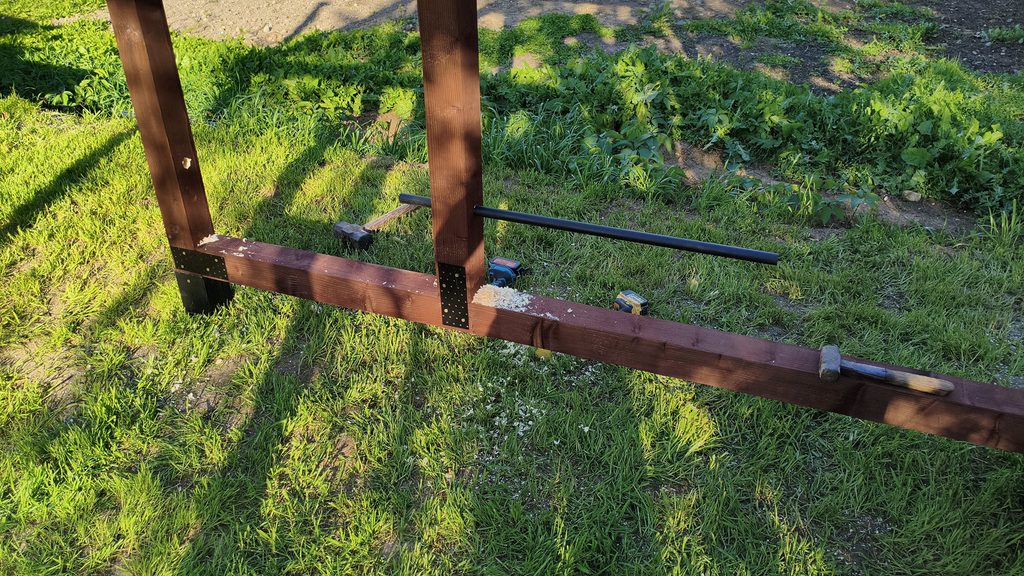

Дрелью и пером в вертикальных и горизонтальных брусьях просверлил отверстия пером Ø28 мм под трубу Ø25 мм. Сделал отверстия двух типов: в первом брусе — сквозное, в противоположном — глухое, примерно на половину ширины бруса, то есть глубиной около 50 мм.
Труба проходит насквозь через первый брус и упирается торцом во второй. Получается жёсткая связь без сварки, болтов и всяких хомутов.
Вбил подготовленные стальные трубы до упора. Получились такие стильные ступени-лазы — и прочно, и выглядит круто.
Шаг 6. Рым-болты под качели

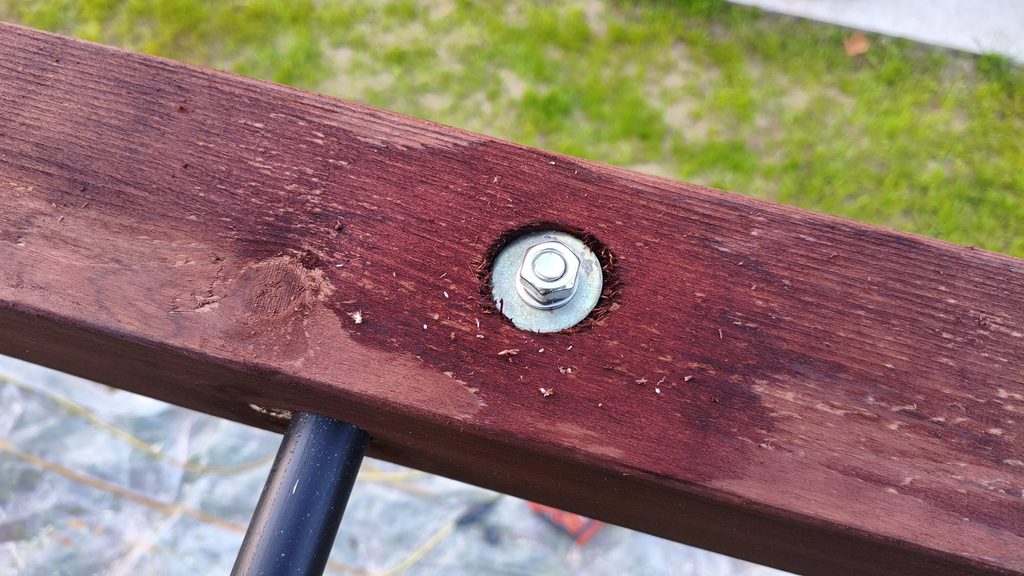

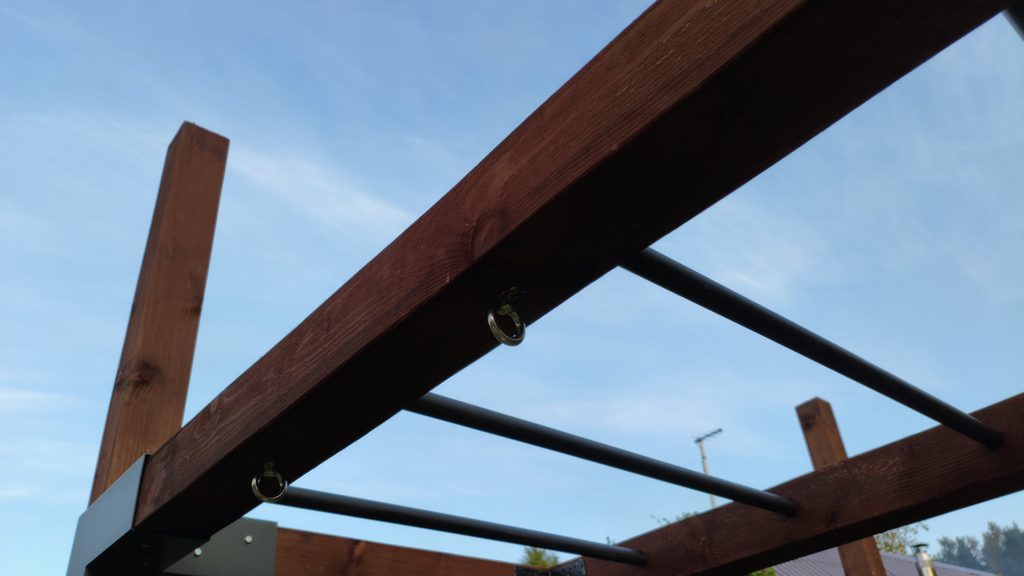

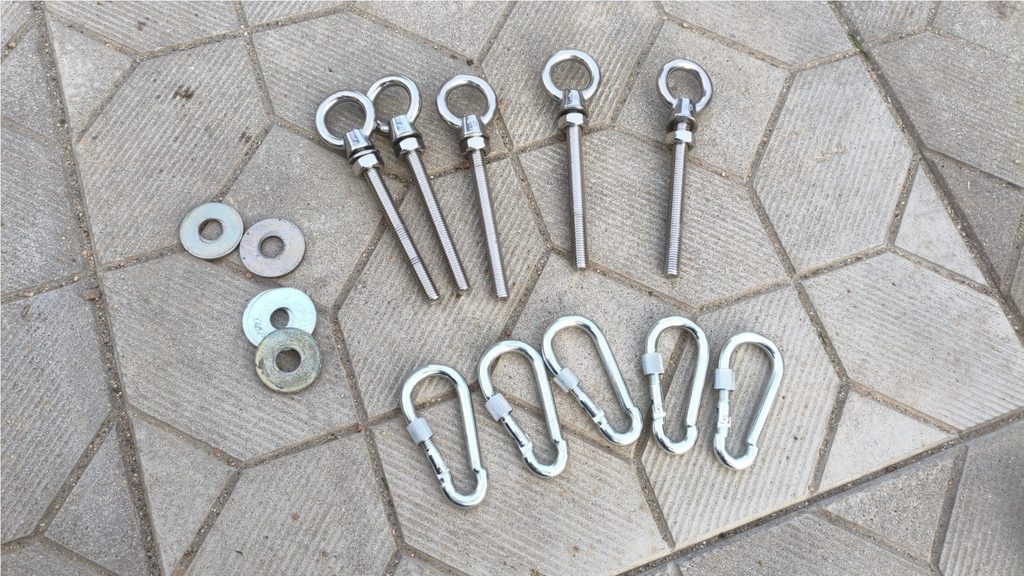

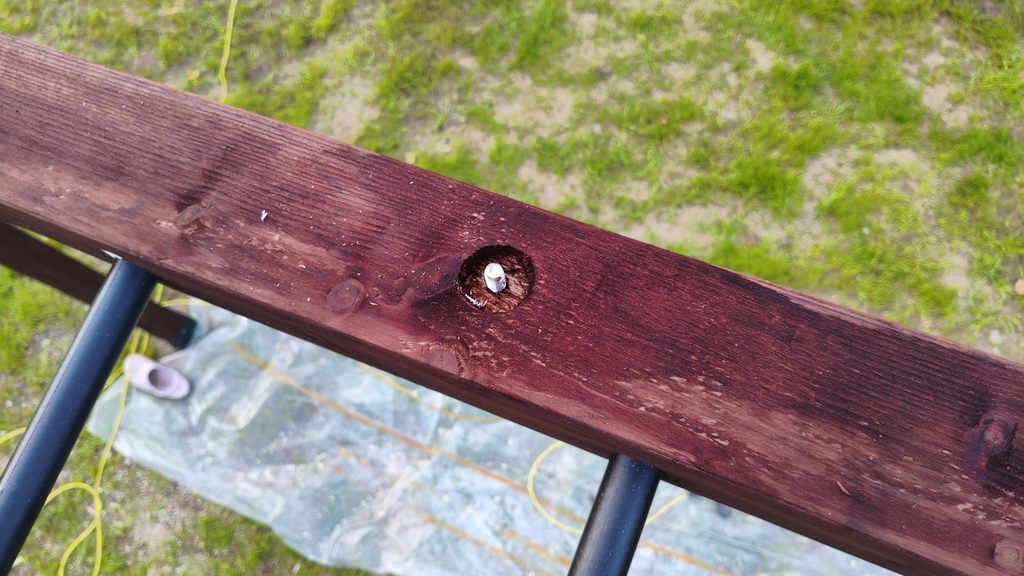

В верхней балке просверлил 5 отверстий по 10 мм под рым-болты М10. Но тут я немного заморочился: чтобы гайки и шайбы не торчали сверху и не мешали, рассверлил отверстия пером на 36 мм. Получилось что-то вроде «потая» — шайба с гайкой ушли заподлицо с брусом. Выглядит аккуратно, и детям не за что цепляться.

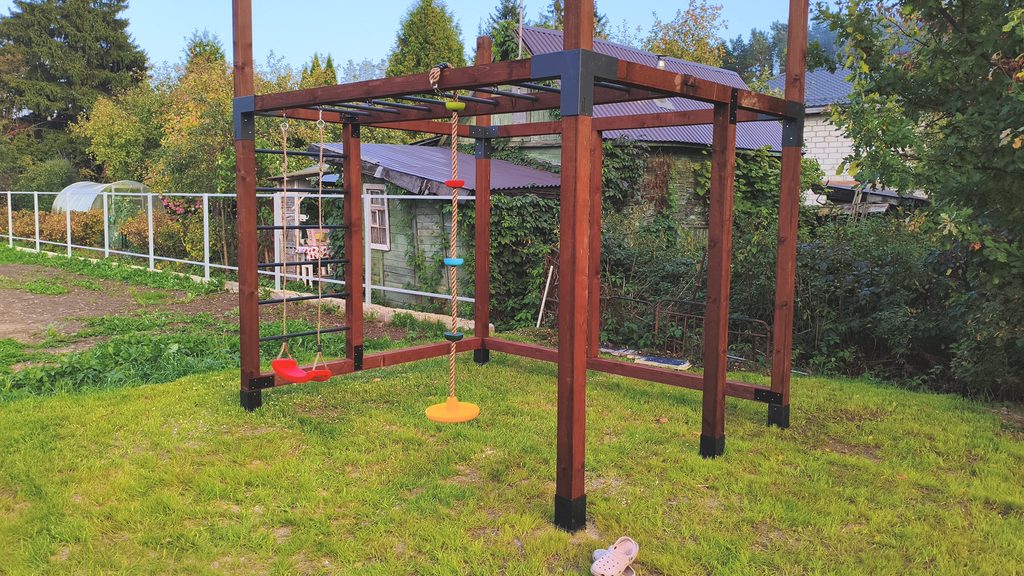

Навесил качели и тарзанку через карабины с фиксатором, проверил под нагрузкой — всё держит отлично.

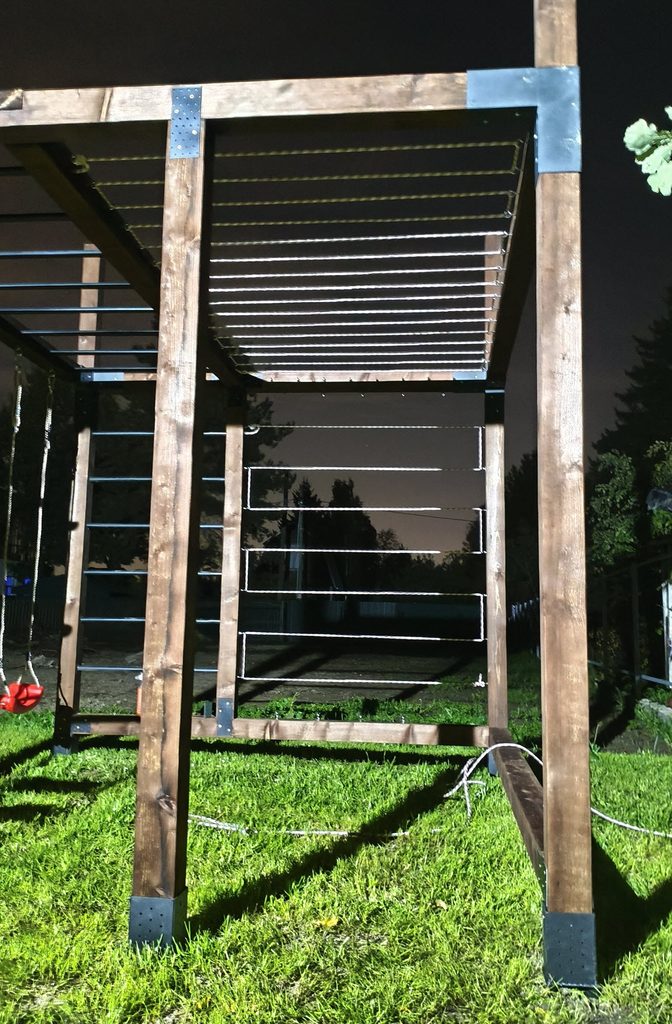

Шаг 7. Сетка из шнура

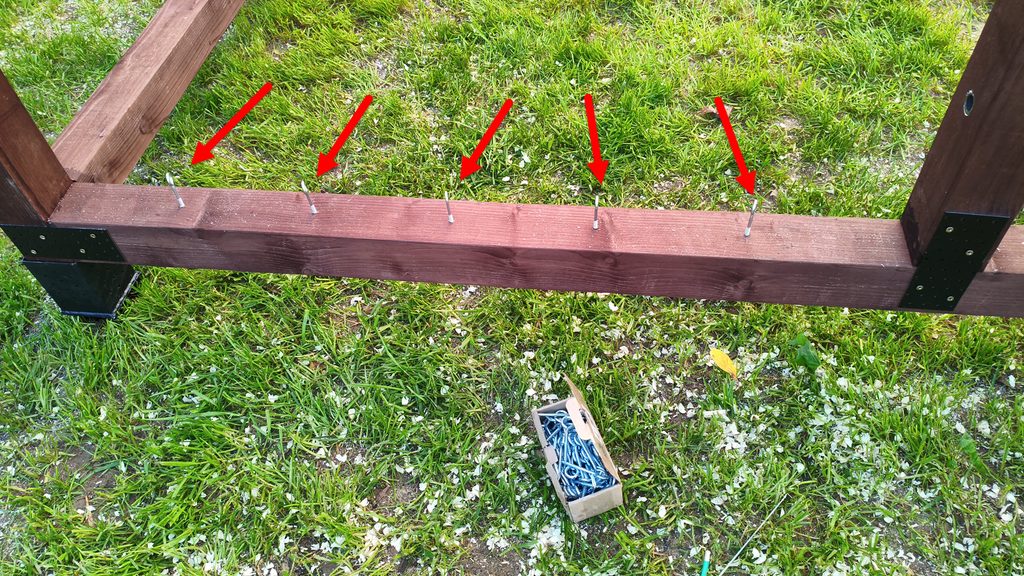

По периметру вертикальных стоек и сверху на детской площадке накрутил шурупы-кольца 6х60.

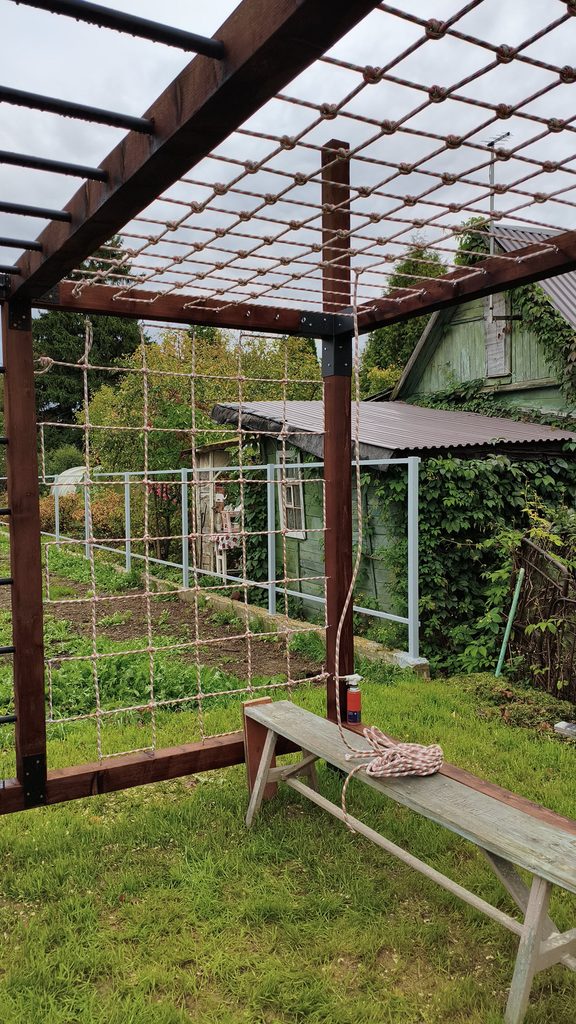

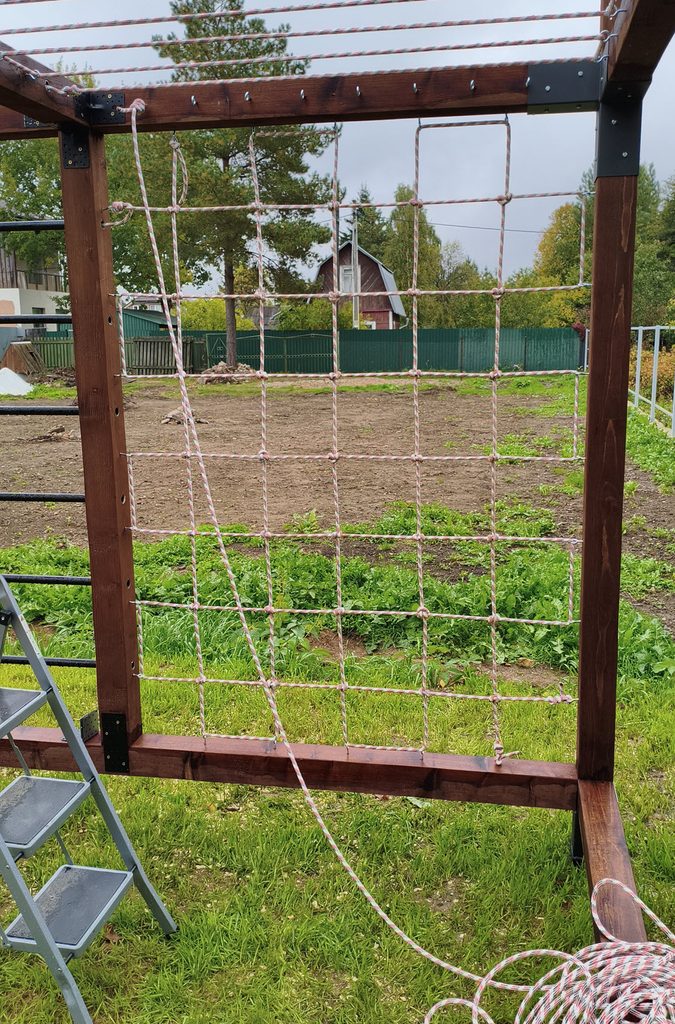

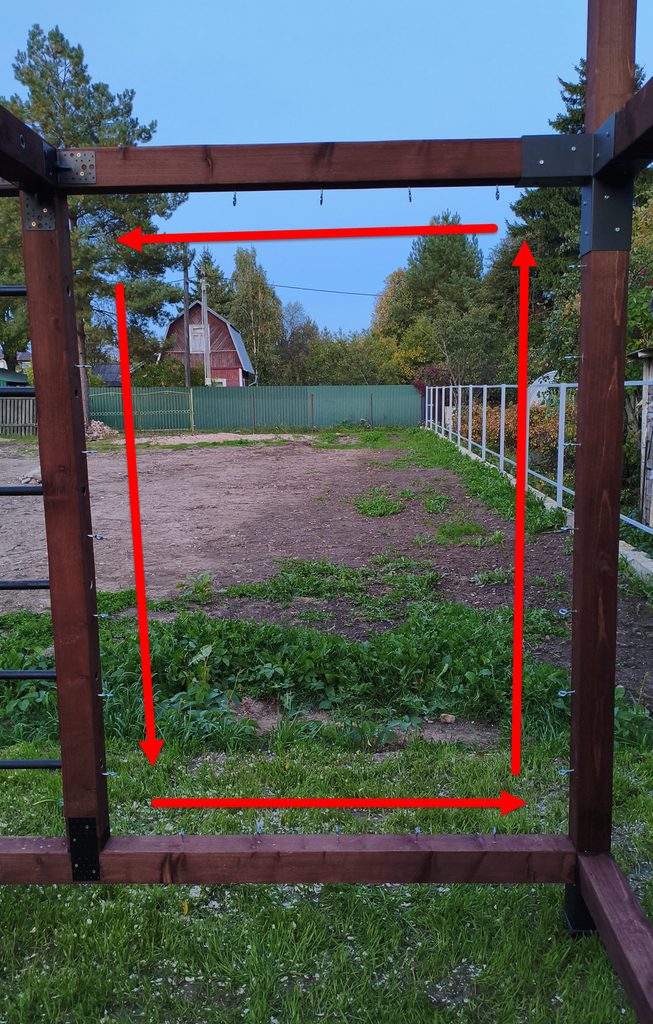

Дальше берем шнур Ø10 мм и 100 метров и приступаем к вязанию сетки. Начал с вертикальной стенки: протягивал шнур между кольцами сначала горизонтально, а потом вертикально и вязал узлы.

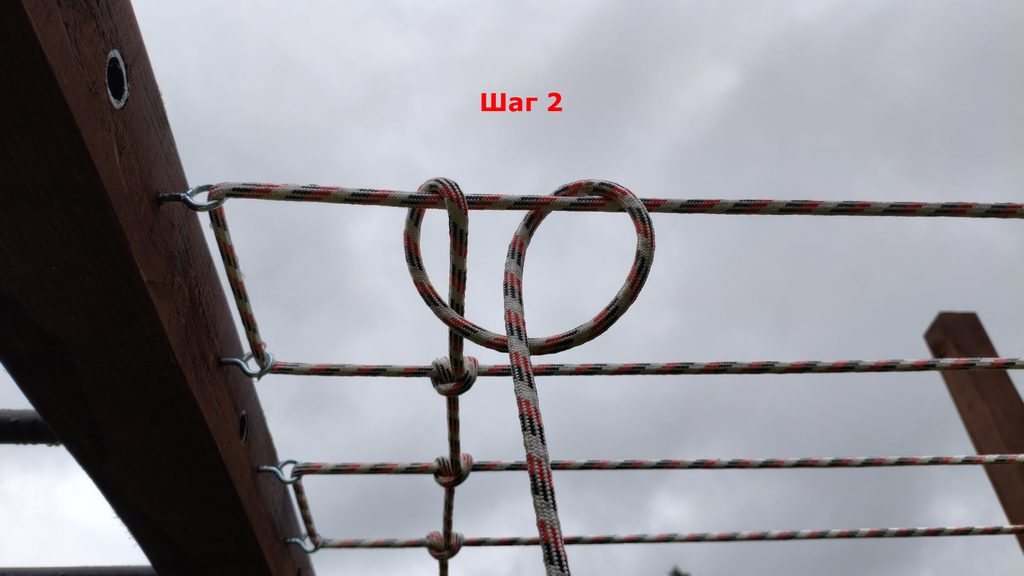

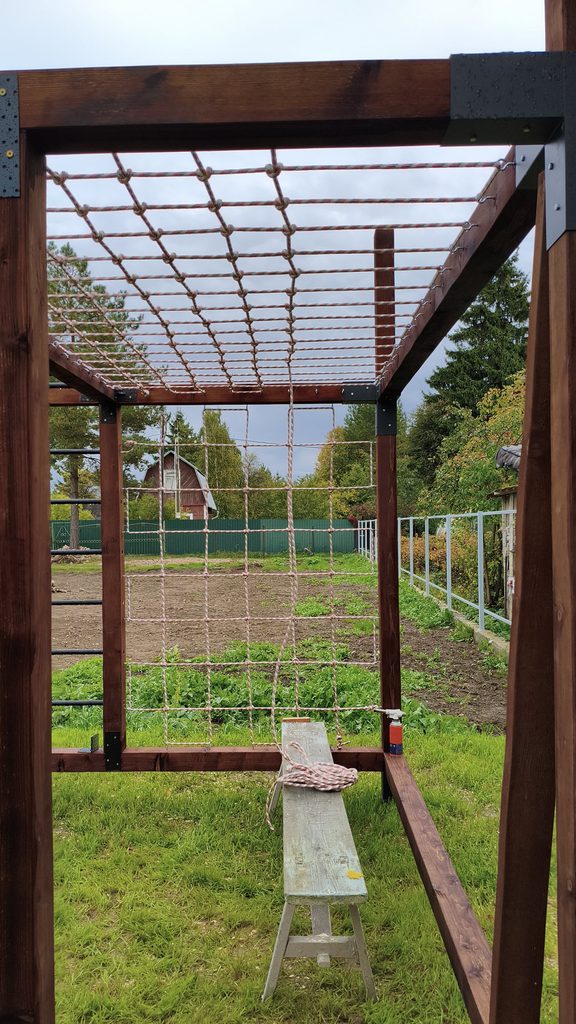

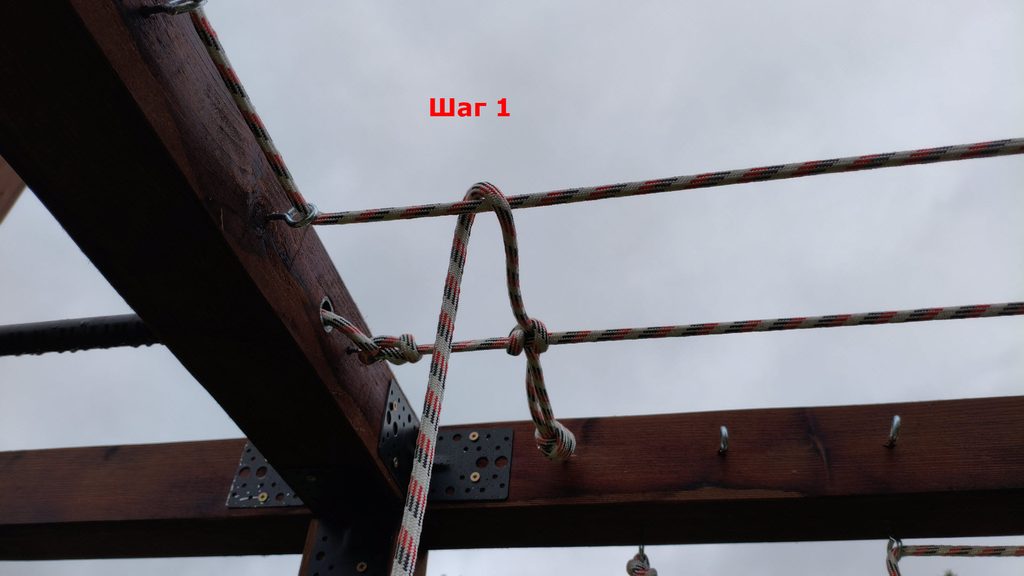

Когда вертикальная часть была готова, перешёл наверх. На вертикальной сетке сделал ячейки размером 250х250 мм, а на верхней сетке размером 150х150 мм, чтобы детям было удобнее передвигаться и не проваливаться мимо сетки. На фото примерно показал как вязал узлы.
Именно эта сетка, кстати, оказалась одним из самых любимых элементов. По сетке можно полазать, а также полежать сверху и посмотреть на небо.
Шаг 8. Скалодром

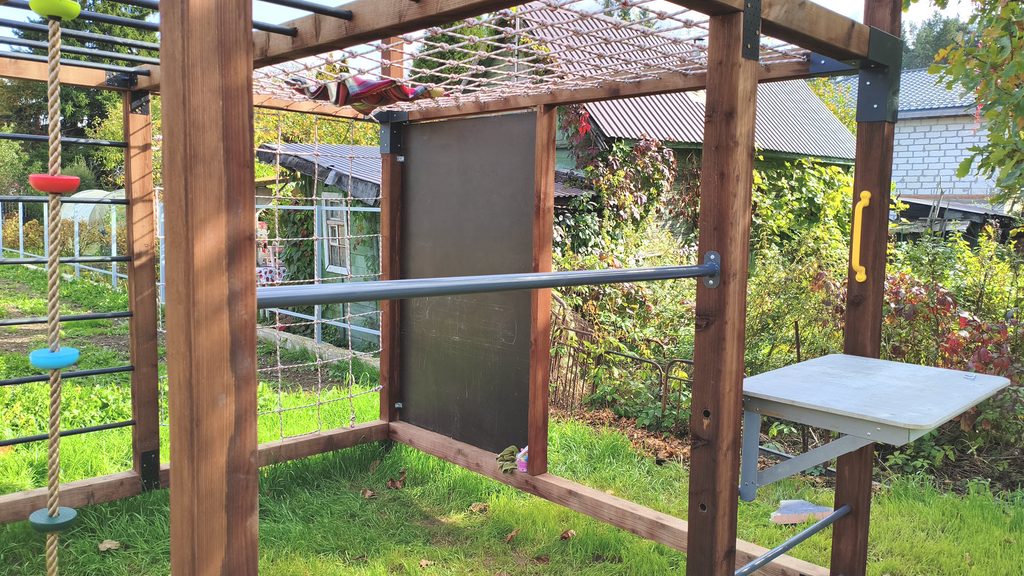

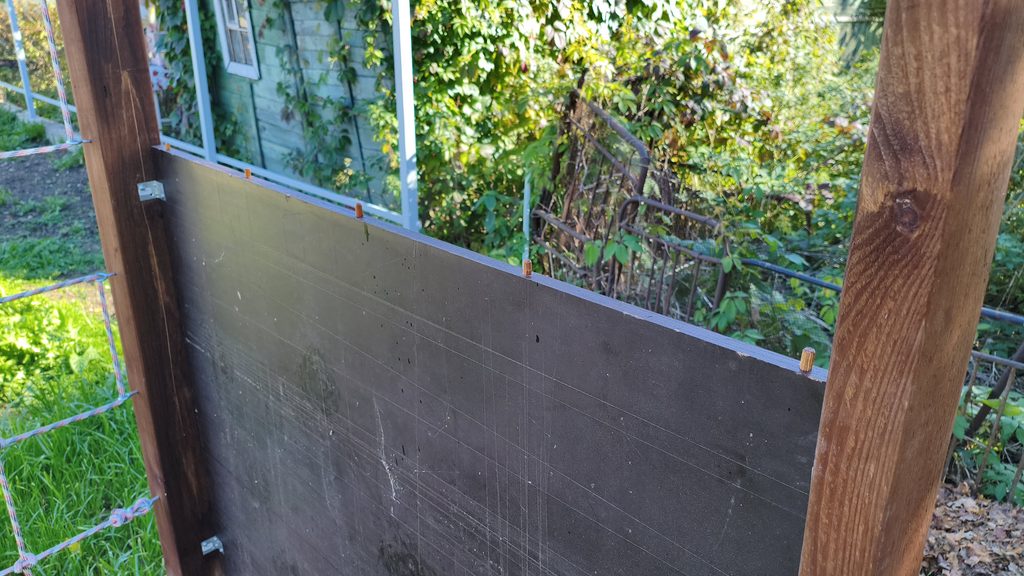

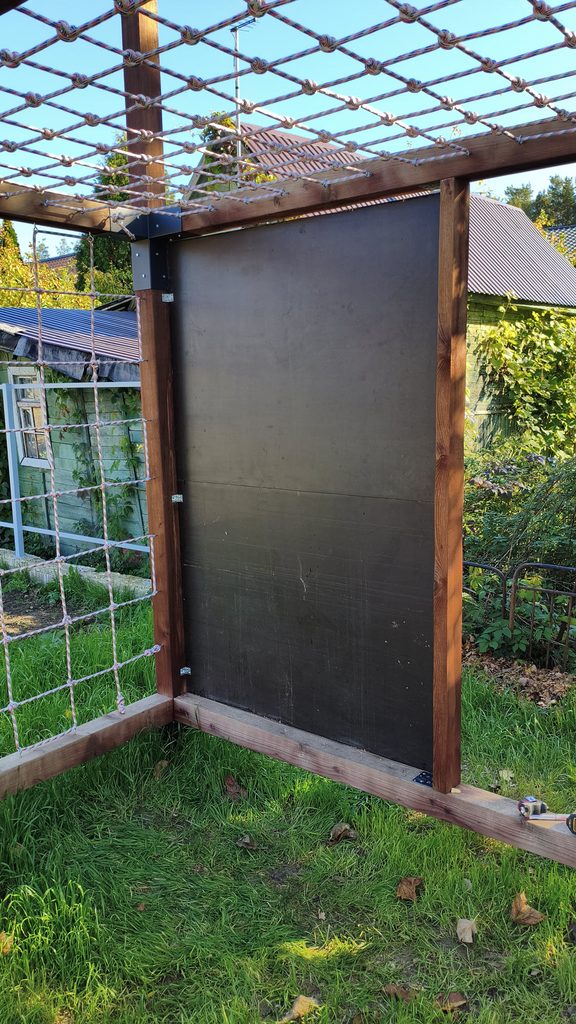

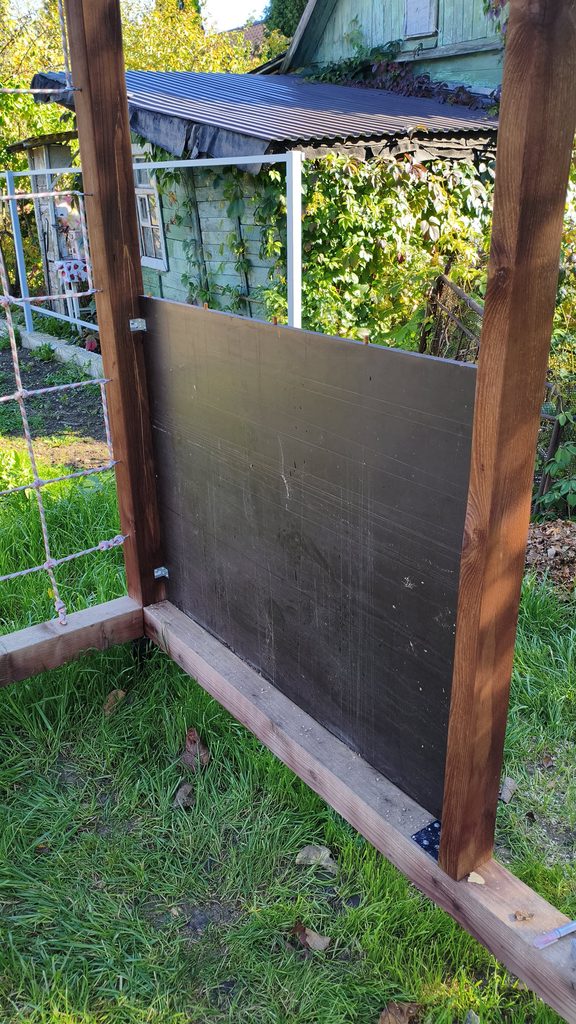

Лист ламинированной влагостойкой фанеры 16 мм разрезал пополам — так его было проще привезти на своей легковой машине со строительного магазина. Закрепил обе части на каркасе через стальные уголки 30 × 30 × 30 мм и саморезы. Между листами фанеры, в просверленные отверстия, поставил деревянные штифты.
Потом насверлил отверстия в фанере и прикрутил пластиковые зацепы. Скалодром готов. (Фото добавлю позже)
Шаг 9. Лестница для горки, посадочная площадка и горка

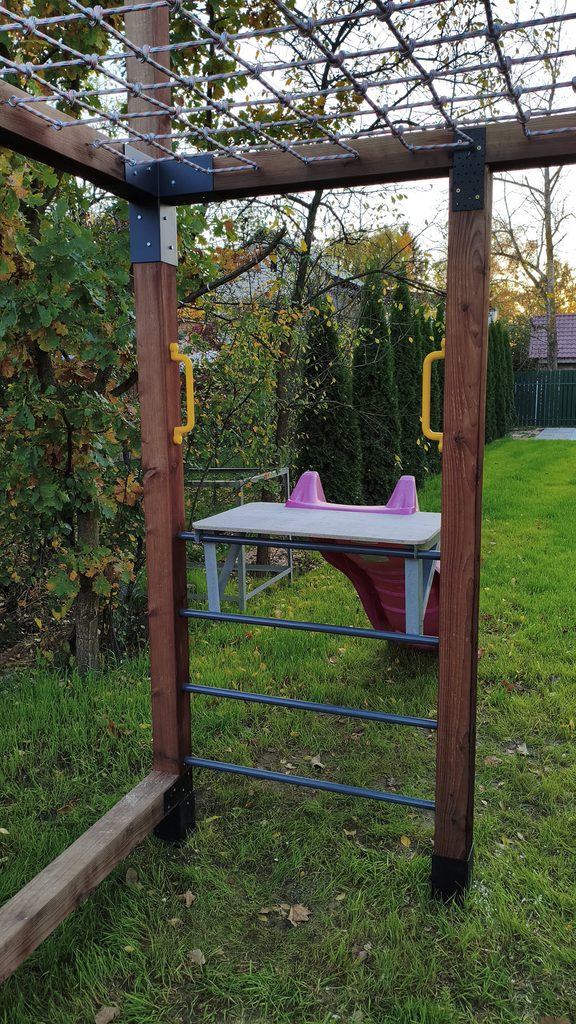

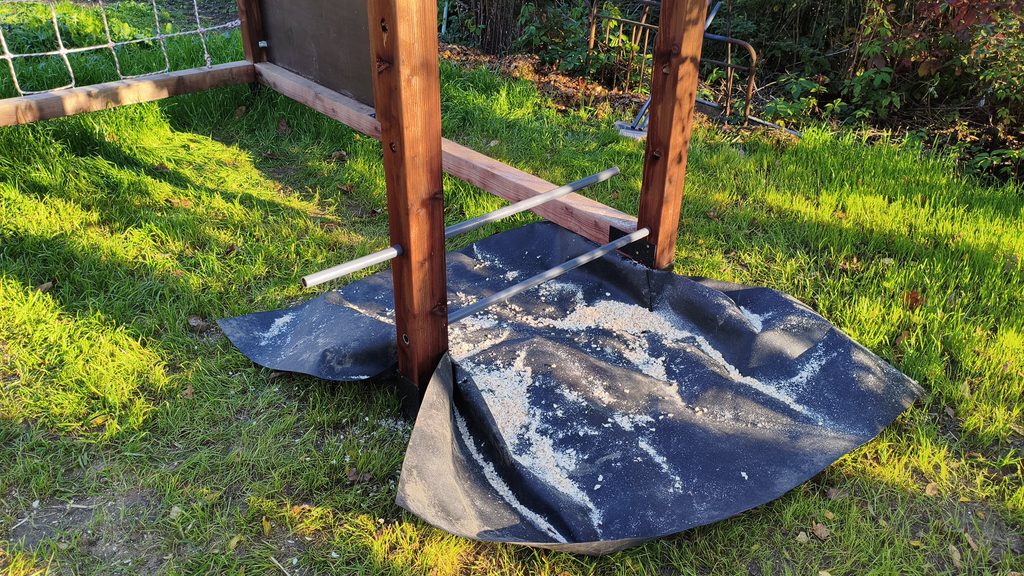

Для подъёма на горку сделал лестницу по уже отработанной схеме: отверстия пером Ø28 мм, вставленные и вбитые трубы Ø25 мм. Быстро и без изобретания новых узлов.

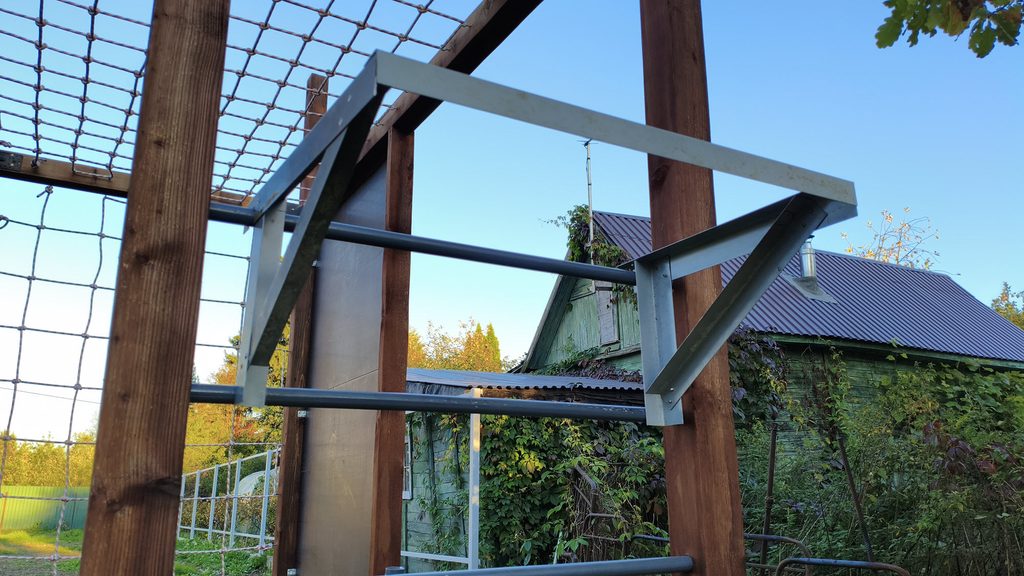

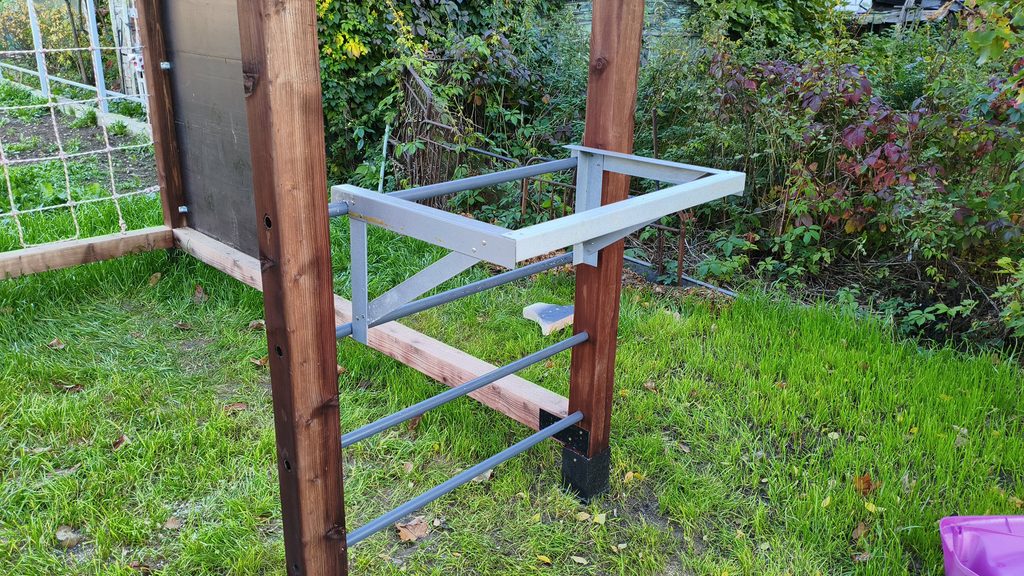

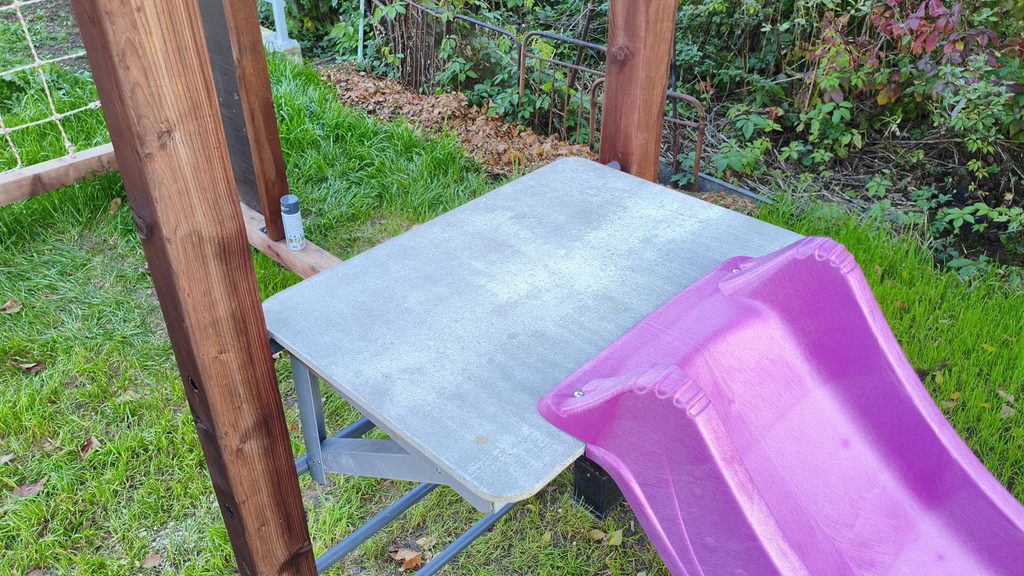

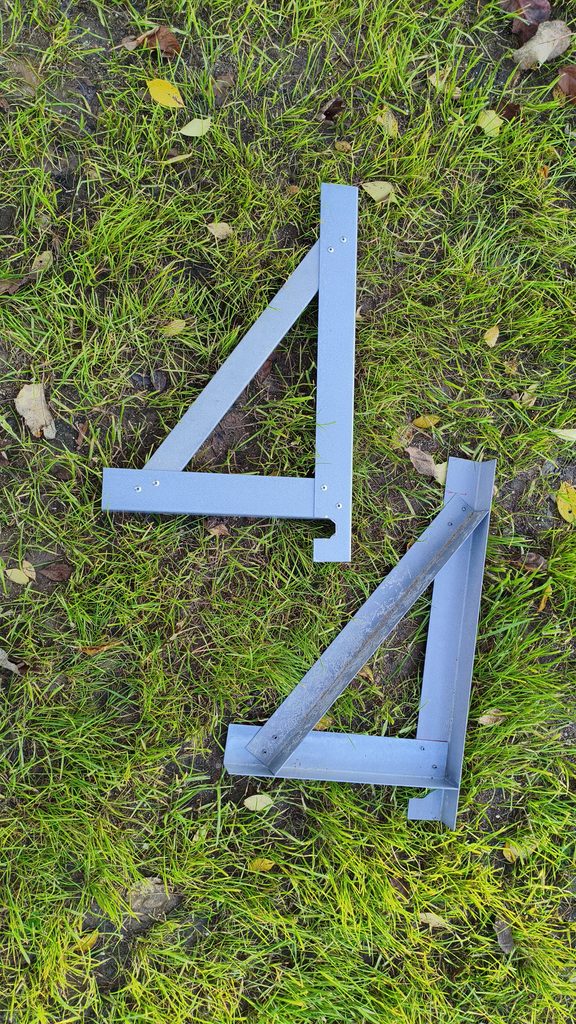

Посадочная площадка под горку — отдельная история. Каркас собрал (склепал вытяжными заклёпками) из уголков 40х40х1,2 мм. В верхних уголках пропилил зацепы для навешивания. Сверху конструкция навешивается на верхнюю трубу лестницы, а нижней частью площадка упирается в нижнюю трубу. Сверху на каркас из уголков прикрутил плиту ЦСП.

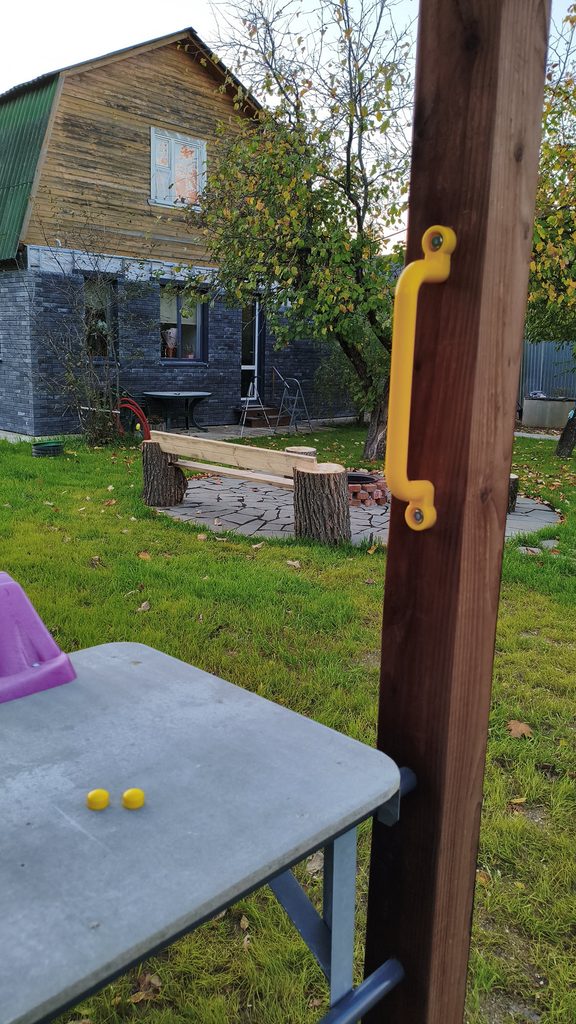

Пластиковые ручки прикрутил винтами, которые шли в комплекте. Ставил их там, где ребёнку удобнее подниматься на посадочную площадку.

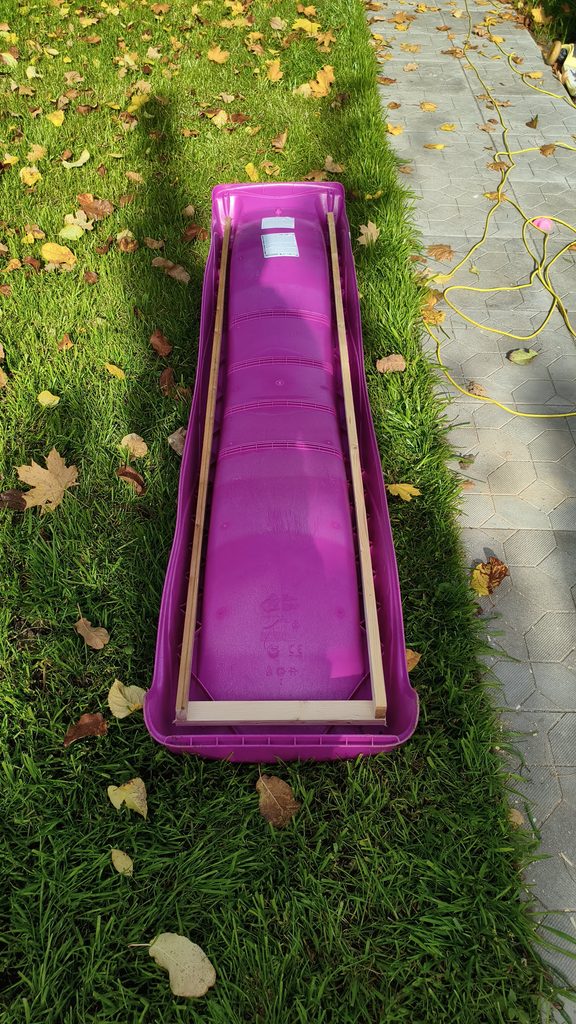

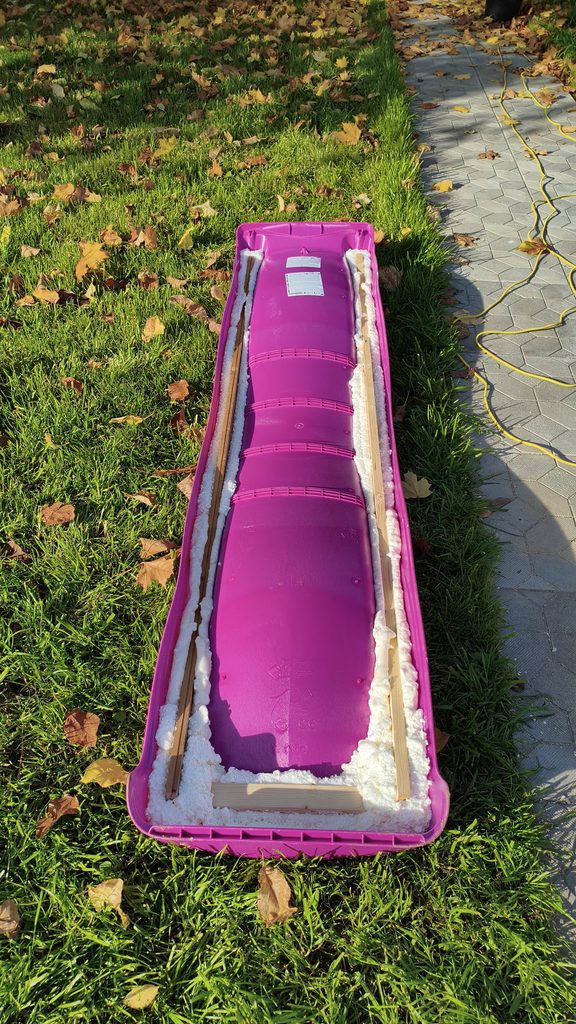

Сама пластиковая горка (220 см) оказалась, честно говоря, хлипковатой. Шатается, немного прогибается под ребёнком. Решил не оставлять как есть: вставил внутрь пару деревянных брусков вдоль и всё запенил обычной строительной пеной. Итог — горка стала монолитной, перестала шататься и прогибаться при катании. Пена здесь работает не как «клей», а как заполнитель, который не даёт тонкому пластику играть. А бруски воспринимают основную нагрузку. Дешево, быстро и, что главное, реально работает.
Лайфхак: в итоге такая конструкция позволяет горку легко снять на зиму — открутил горку, снял площадку и убрал в сарай, весной поставил обратно. Пластик от мороза и снега не потрескается.
Шаг 10. Турник

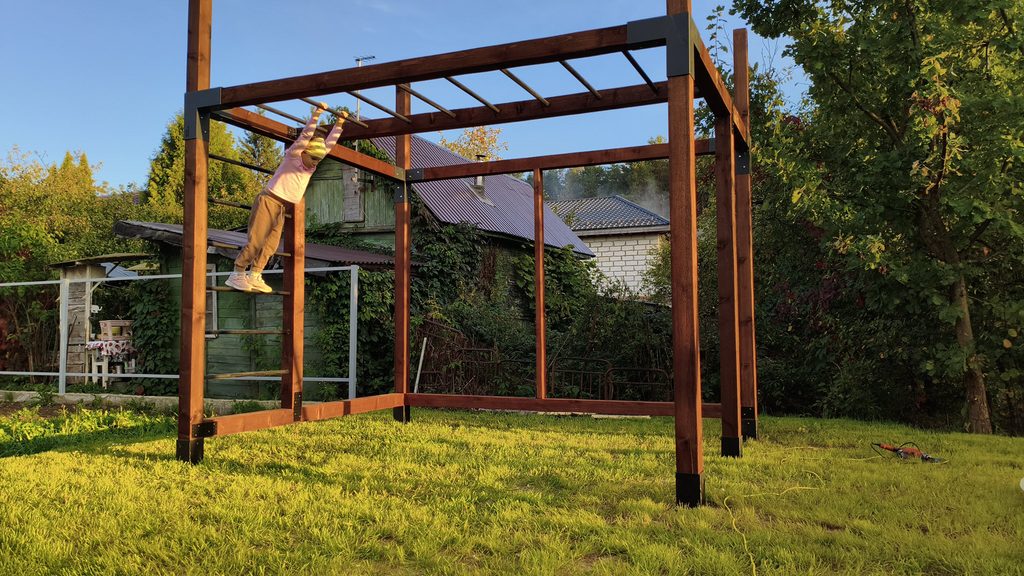

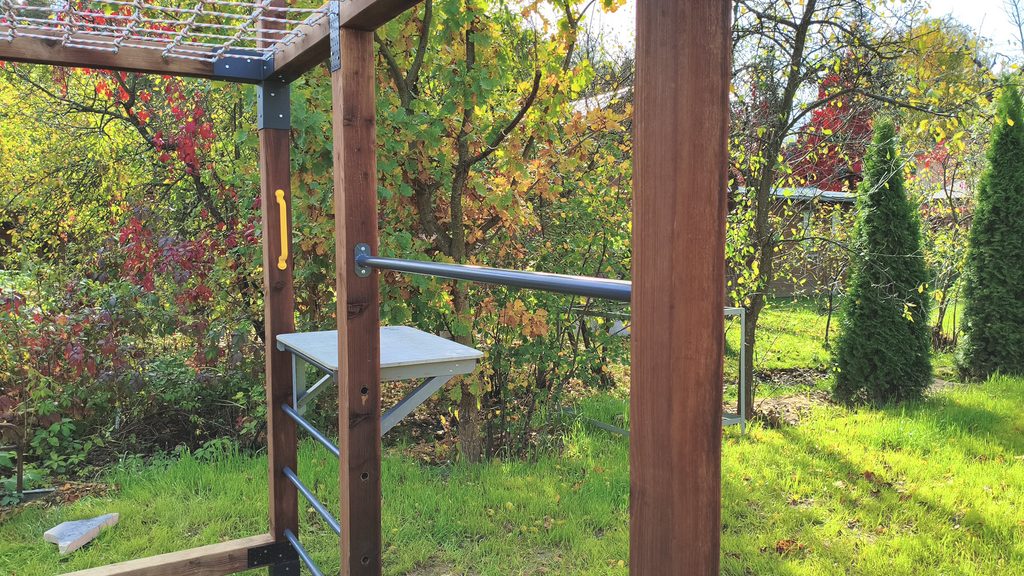

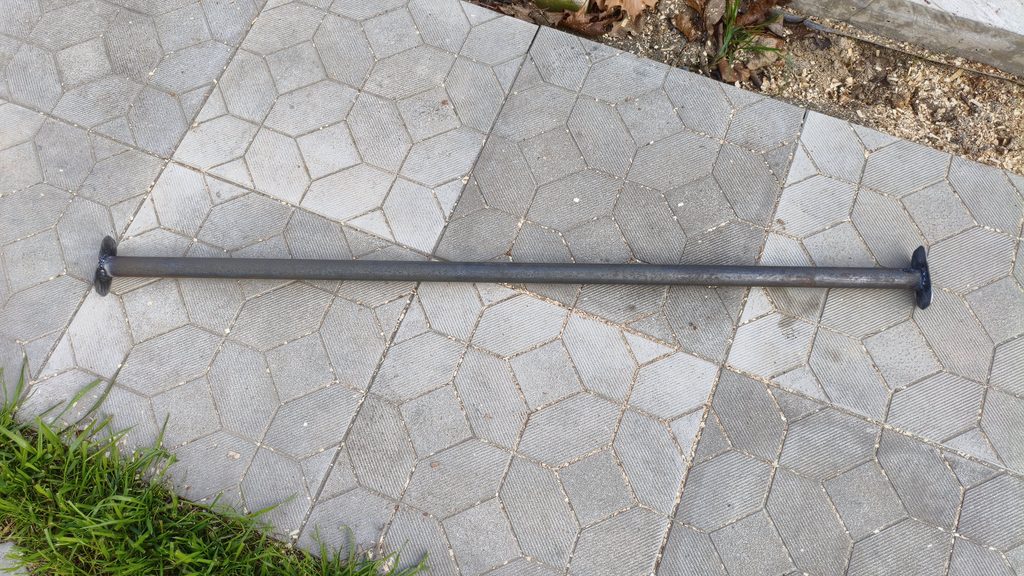

Турник самая простая часть всей конструкции. Труба Ø32 мм с приваренными пластинами просто прикручивается к брусу саморезами через отверстия в пластинах. Никаких сложных врезок и отверстий.
Итоги:

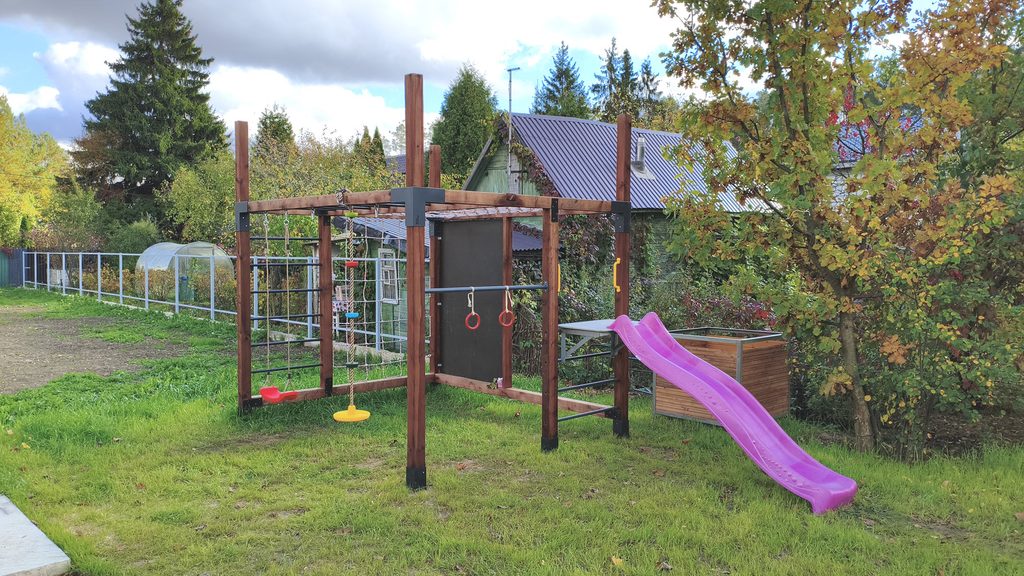

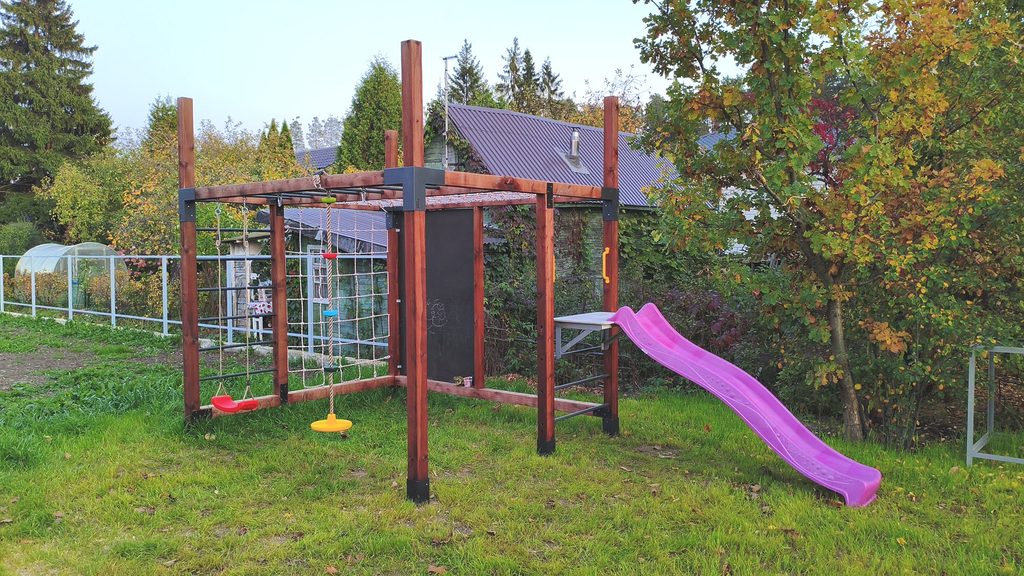

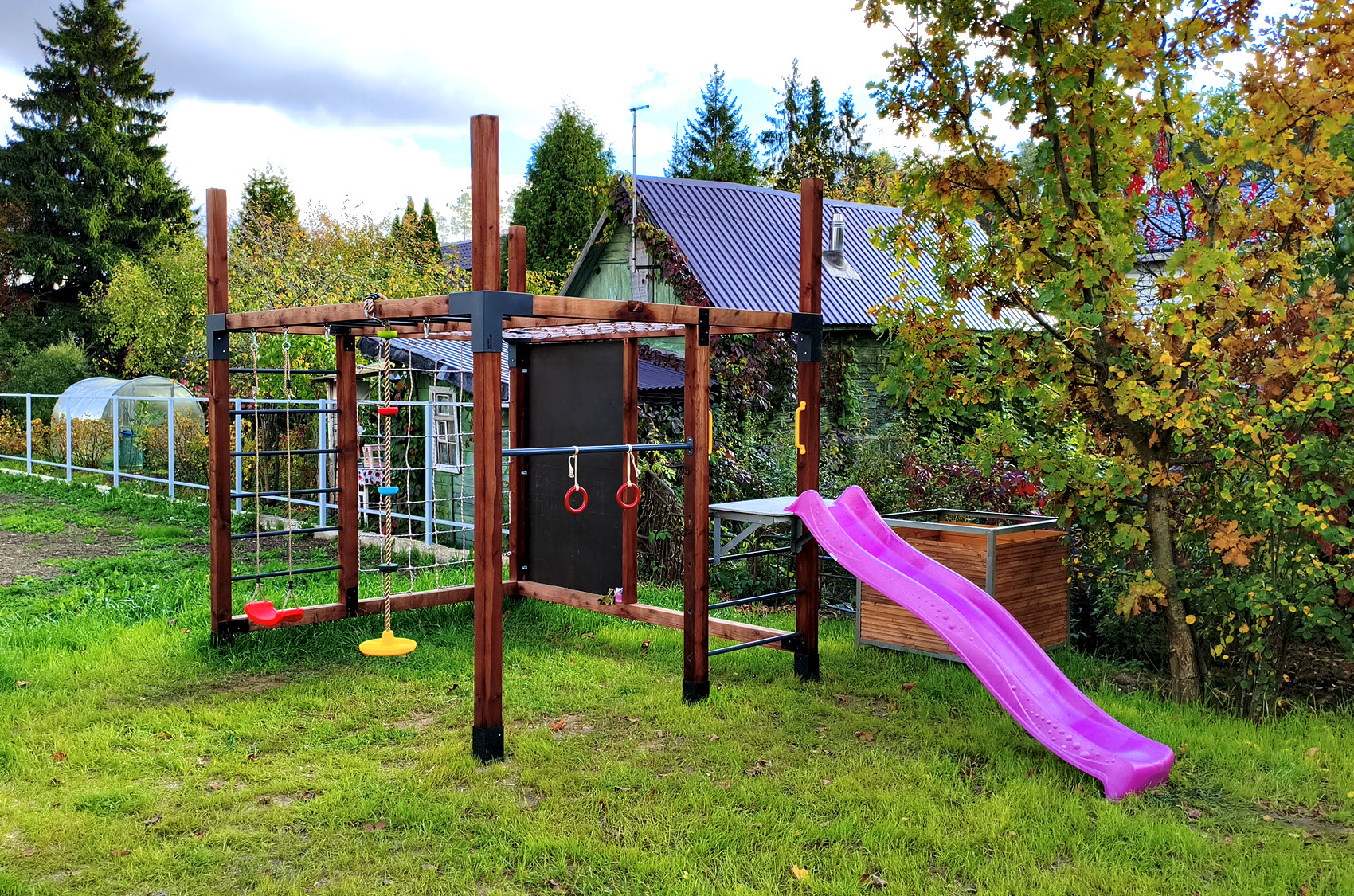

Площадка готова! Дочка была в полном восторге — особенно на день рождения, когда пришли гости-дети и слезть с конструкции не могли вообще. Пришлось даже очередь на горку составлять 😄
Для своего дома это, на мой взгляд, отличный вариант. Занимает всего 2,5 × 3 метра, а размещается на нём столько всего, что ребёнку есть чем заняться весь день. И самое приятное — ты знаешь, из чего сделана каждая деталь, как она крепится и что можно переделать, когда ребёнок вырастет или захочется чего-то нового.
- Бюджет — около 50 000 ₽ вместо 150 000 ₽ за готовый КУБ
- Время работы — несколько выходных
- Площадь — всего 2,5×3 м, но функционал максимальный
- Горка, качели, турник, скалодром, лазы, сетка, тарзанка
Чертежи и 3D модель по ссылке — (На стадии формирования)
Что планирую на следующий год:
- Сделать крышу над детской площадкой — думаю, из брезента или поликарбоната. Для этого оставил выпуски бруса сверху длиной 60 см.
- Добавить сбоку взрослый турник из стальной трубы;
- Повесить баскетбольное кольцо.
Позже обязательно дополню эту статью, когда всё это реализую. Если будут вопросы по чертежам, размерам или конкретным узлам — пишите в комментариях, отвечу обязательно.
